Powermax125 Manuel de service 808072 161
8 – Dépannage et tests du système

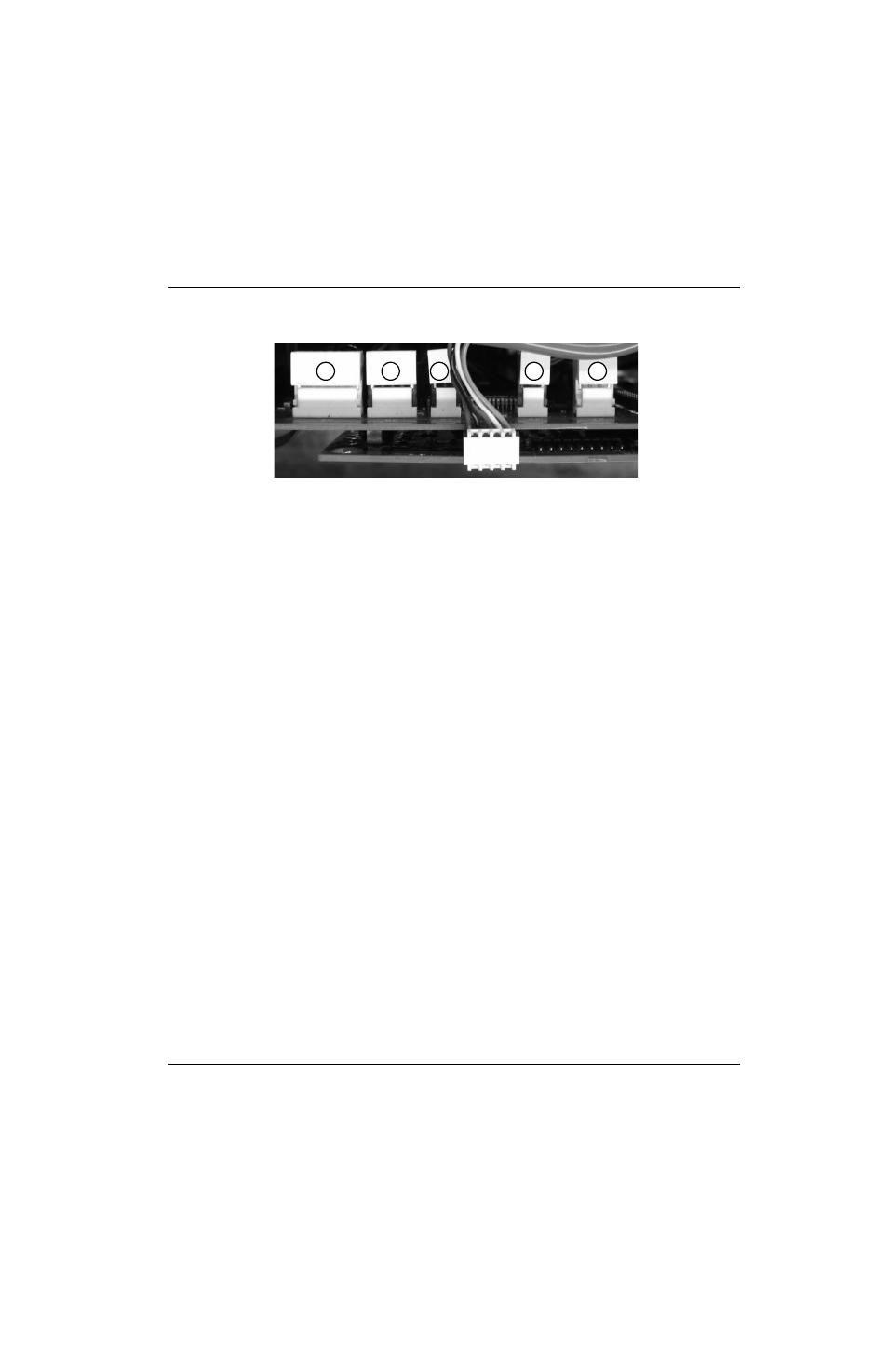

Figure 19
Test 1 – Tension d’entrée
Symptôme : Défaillance de tension (0-60-0, -1 ou -2)
 Vérifier la tension secteur au-dessus de l’interrupteur d’alimentation (S1) avec l’interrupteur en position fermée (O).
 Vérifier la tension d’entrée au pont de diodes en entrée avec l’interrupteur en position ouverte (I).
 La tension alternative entre deux fils d’entrée doit être égale à la tension secteur.
 Si la tension est correcte à l’interrupteur d’alimentation, et que la tension est basse au pont de diodes en entrée,
remplacer l’interrupteur d’alimentation.
 Vérifier la tension de sortie du pont de diodes en entrée.
 V c.c. en sortie = Tension secteur x 1,414 V c.c.
 Toutes les valeurs sont de ± 15 %.
1 2 3 4 5
1 Régulateur électronique (J6)
2 Pressostat/contacteur auxiliaire (J5)
3 Capteur de pression (J3)
4 Détecteur de température de l’onduleur (J2)
5 Ventilateur (J1)
