10 – Remplacement des composants de la torche

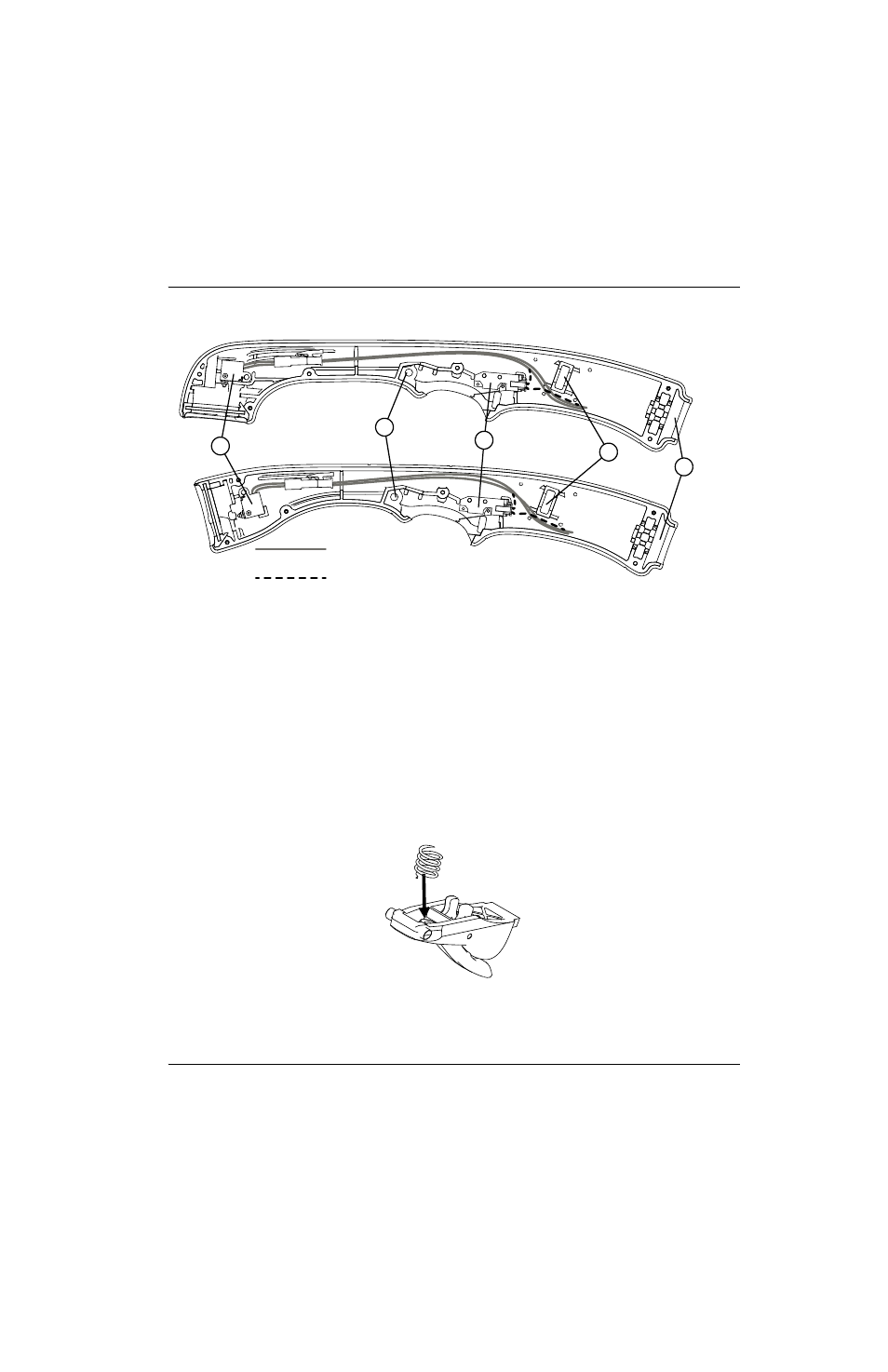

Figure 127

6. Pousser le corps de la torche dans la poignée de la torche en alignant la bride du collet du tuyau de gaz avec

le logement dans la poignée.

7. Aligner le serre-câble avec le logement du serre-câble dans la poignée. (Consulter Figure 127 pour l’emplacement

du serre-câble.)

8. Comprimer le ressort de la gâchette dans la partie avant de la gâchette. Glisser la gâchette et le ressort en place.

Figure 128

9. En s’assurant de ne pas pincer les fils avec la poignée et la bride du tuyau, aligner la partie gauche de la poignée

avec la partie droite. S’assurer que les pivots de la gâchette sont situés dans les trous de pivot de la gâchette.
(Consulter

Figure 127.)

1

2

3

4

5

Fils du contacteur
de détection de buse

Fils de l’interrupteur de démarrage

1

Contacteur de détection de buse

2

Trou du pivot de la gâchette

3

Interrupteur de démarrage

4

Logement de la bride du collet du tuyau de gaz

5

Logement du serre-câble du faisceau de torche
