Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
9. Acheminer le câble de diamètre supérieur à J18. A J18, aligner le fil rouge du connecteur du câble avec l’inscription
« RED » imprimée sur le panneau d’alimentation et enfoncer le connecteur de câble dans le connecteur du panneau
d’alimentation.
10. Acheminer le câble de diamètre inférieur à J32. A J32, aligner le fil rouge du connecteur du câble avec l’inscription
« RED » imprimée sur le panneau d’alimentation et enfoncer le connecteur de câble dans le connecteur du panneau
d’alimentation.

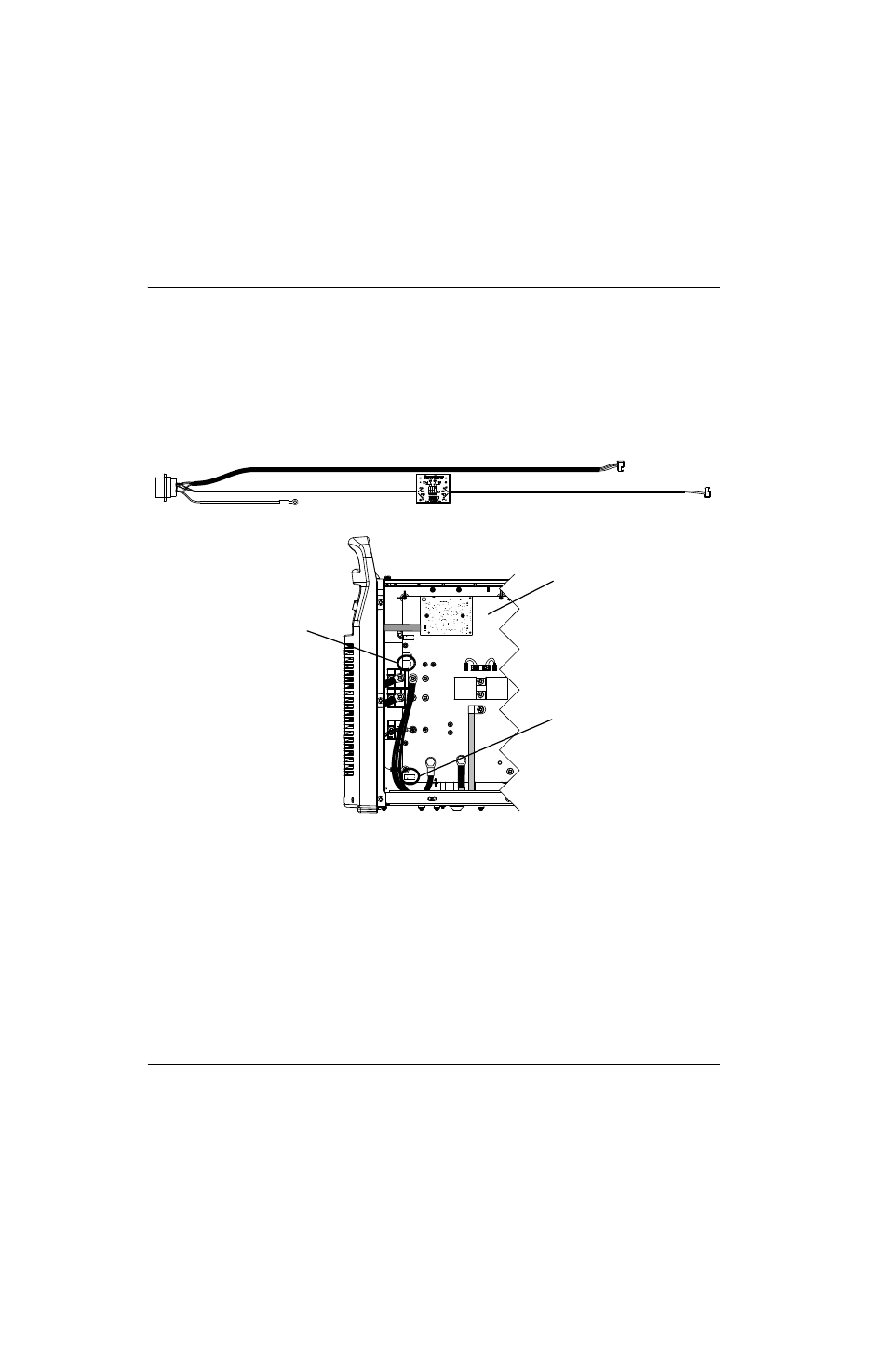

Figure 49
11. Depuis le côté ventilateur de la source de courant, fixer les deux câbles dans l’attache-câble fixé au panneau central
sous le passe-fils gauche.
12. Fixer le circuit imprimé du diviseur de tension. (Consulter Réglage du circuit imprimé diviseur de tension à la
13. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 185.
b. Consulter Installation du couvercle de la source de courant à la page 184.
c. Rebrancher l’alimentation électrique et en gaz.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J18
J32
Terre
J32
J18
Circuit imprimé d’alimentation
