162 Powermax125 Manuel de service 808072
8 – Dépannage et tests du système

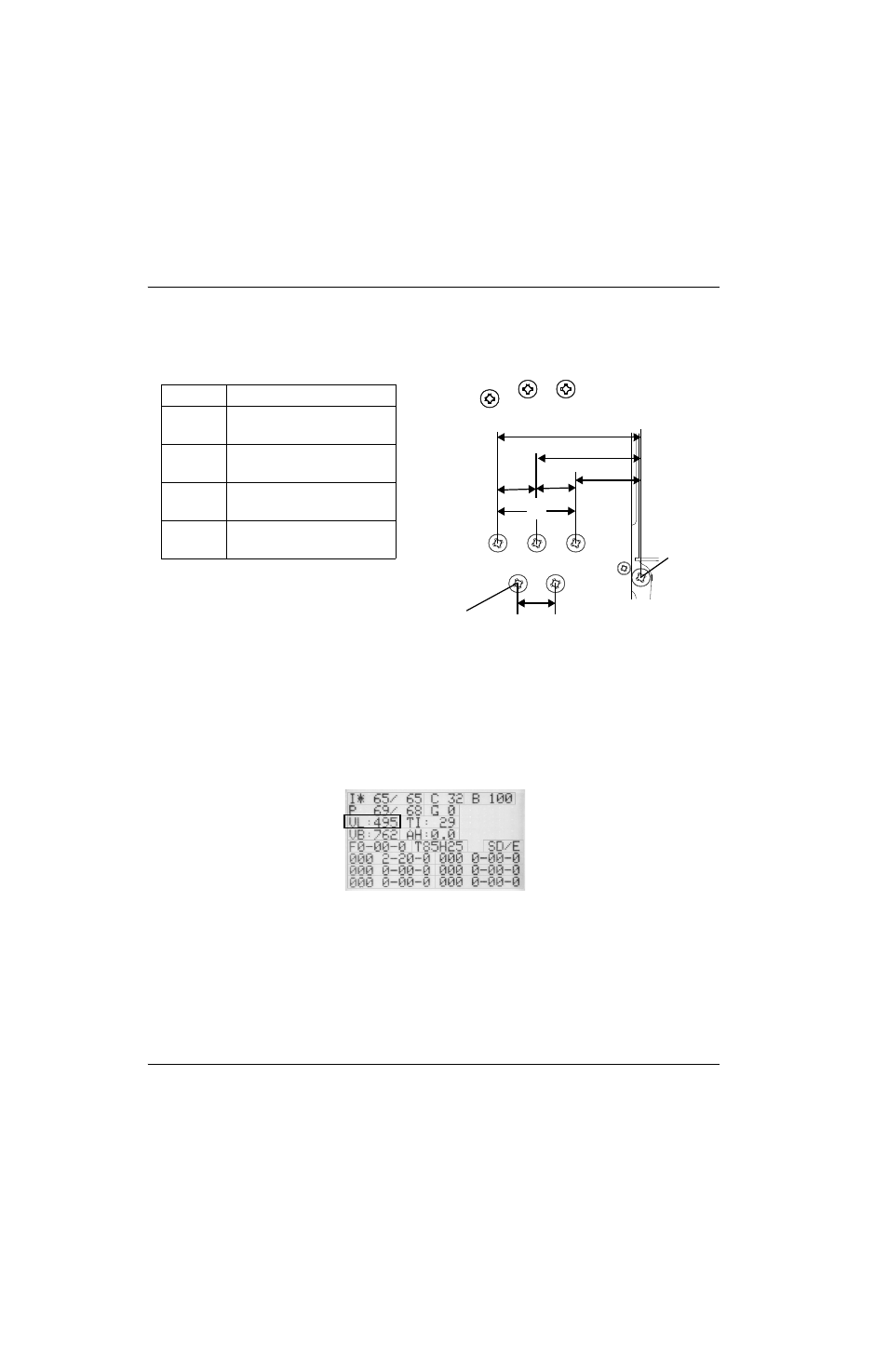

Figure 20
 Les couleurs des fils peuvent varier pour des cordons ne provenant pas d’Hypertherm.
 S’il existe une défaillance et que la valeur du pont de diodes en sortie est correcte :
 Afficher l’écran de service ( Figure 21) et confirmer que la valeur « VL » est de ± 15 % de la tension secteur
alternative.
Figure 21
 S’il existe une défaillance et que la valeur « VL » est correcte :
 Vérifier le circuit imprimé du processeur de signal numérique en le remplaçant par un autre qui fonctionne.
 Si le circuit imprimé du processeur de signal numérique n’est pas le problème, remplacer le circuit imprimé
d’alimentation.
triphasé
L1 Noir (CSA)
Marron (CE)
L2 Blanc (CSA)
Noir (CE)
L3 Rouge (CSA)
Gris (CE)
PE Vert (CSA)
Vert/Jaune (CE)
TS
TS TS
3 entrées à la terre
TS/1,732 TS
TS X 1,414 Fil noir
Terre
(GRD)
TS – Tension secteur entrante
