Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant

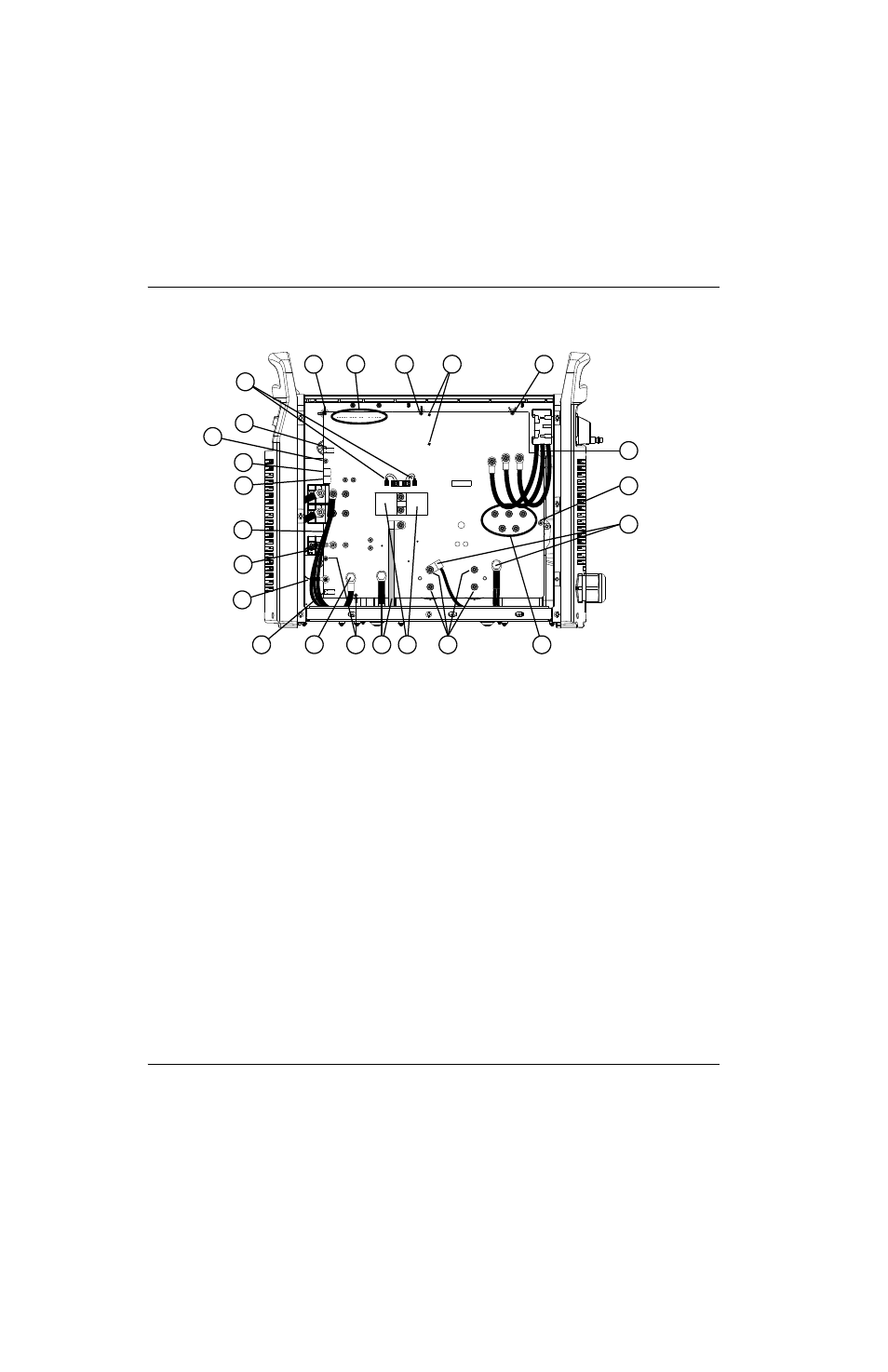

Figure 75 – circuit imprimé d’alimentation 400 V CE, 380 V CCC
J6
J5
J3
J2
J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
WORK
LEAD
J26
C152
C151
J25
+
_
+
_
J28
TP7
TP9
TP8
W
R
B
1
2
4
5
6
7
8
9
12
17
10
18
3
11
3
13
14
15
3
16
3
3
3
1
Connecteurs de la commande de grille
2
J11
3
Vis de montage (7) du circuit imprimé
4
J17
5
J18
6
Fils de sortie de l’inducteur
7
Fils de la buse
8
Fil de l’électrode
9
J32
10 Câble de retour
11 Fils du transformateur
12 Condensateurs 4 μF
13 Vis (4) du condensateur
14 Fils de l’inducteur PFC
15 Vis du pont de diodes en entrée (5)
16 Fils d’entrée c.a. (3)
17 Vis de montage du transformateur
18 J6, J5, J3, J2 et J1
