214 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation du circuit imprimé de commande.
1. Brancher le câble plat au connecteur J6 sur le circuit imprimé de commande. Consulter Figure 71 à la page 214.
2. Tirer délicatement le haut du panneau avant de la source de courant et glisser le circuit imprimé de commande
en place. Introduire le bas du circuit d’abord dans la bonne position, puis introduire le haut du circuit dans son
emplacement.
3. Fixer solidement le circuit imprimé de commande au panneau avant à l’aide des trois vis de montage fournies. Serrer
d’abord la vis du bas pour assurer que le circuit imprimé est aligné correctement, puis serrer les deux vis du haut.
Serrer les trois vis à un couple de 8,1 kg cm.
4. Aligner le côté plat intérieur du bouton de sélection du mode de fonctionnement (avec la ligne blanche) avec le côté
plat de la tige du circuit imprimé de commande et pousser le bouton directement sur la tige.
5. Aligner le côté plat intérieur du bouton de réglage du courant avec le côté plat de la tige du circuit imprimé
de commande et pousser le bouton directement sur la tige.

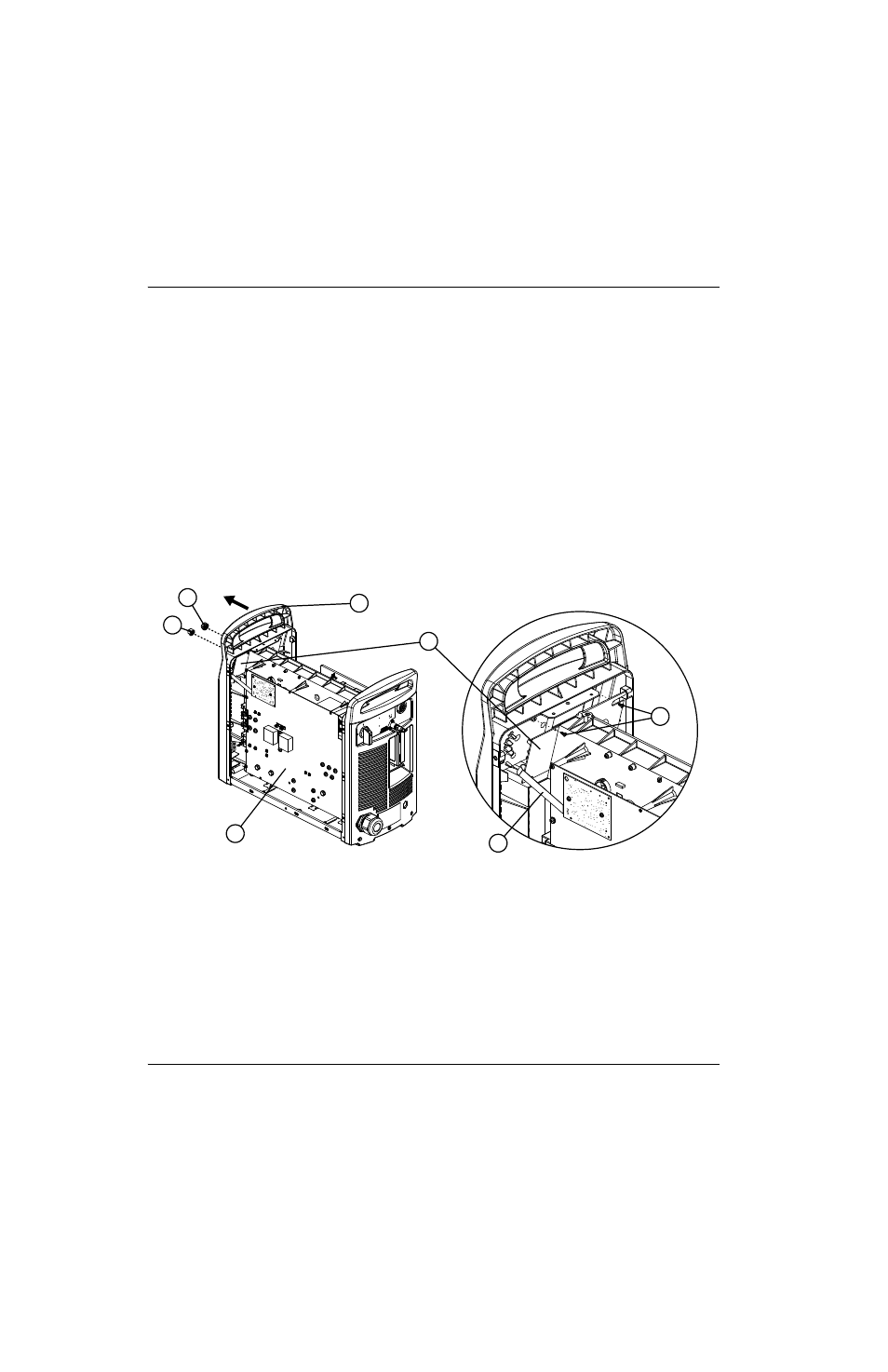

Figure 71
6. Suivre les procédures suivantes :
a. Consulter Installation du support du panneau d’extrémité à la page 187.
b. Consulter Installation de la barrière de composant à la page 185.
c. Consulter Installation du couvercle de la source de courant à la page 184.
d. Rebrancher l’alimentation électrique et en gaz.
1
2
3
5
6
7
4
1 Bouton de réglage du courant
2 Bouton mode de fonctionnement
3 Circuit imprimé d’alimentation
4 Câble plat
5 Vis de montage du dessus
6 Circuit imprimé de commande
7 Haut du panneau avant
