310 Powermax125 Manuel de service 808072

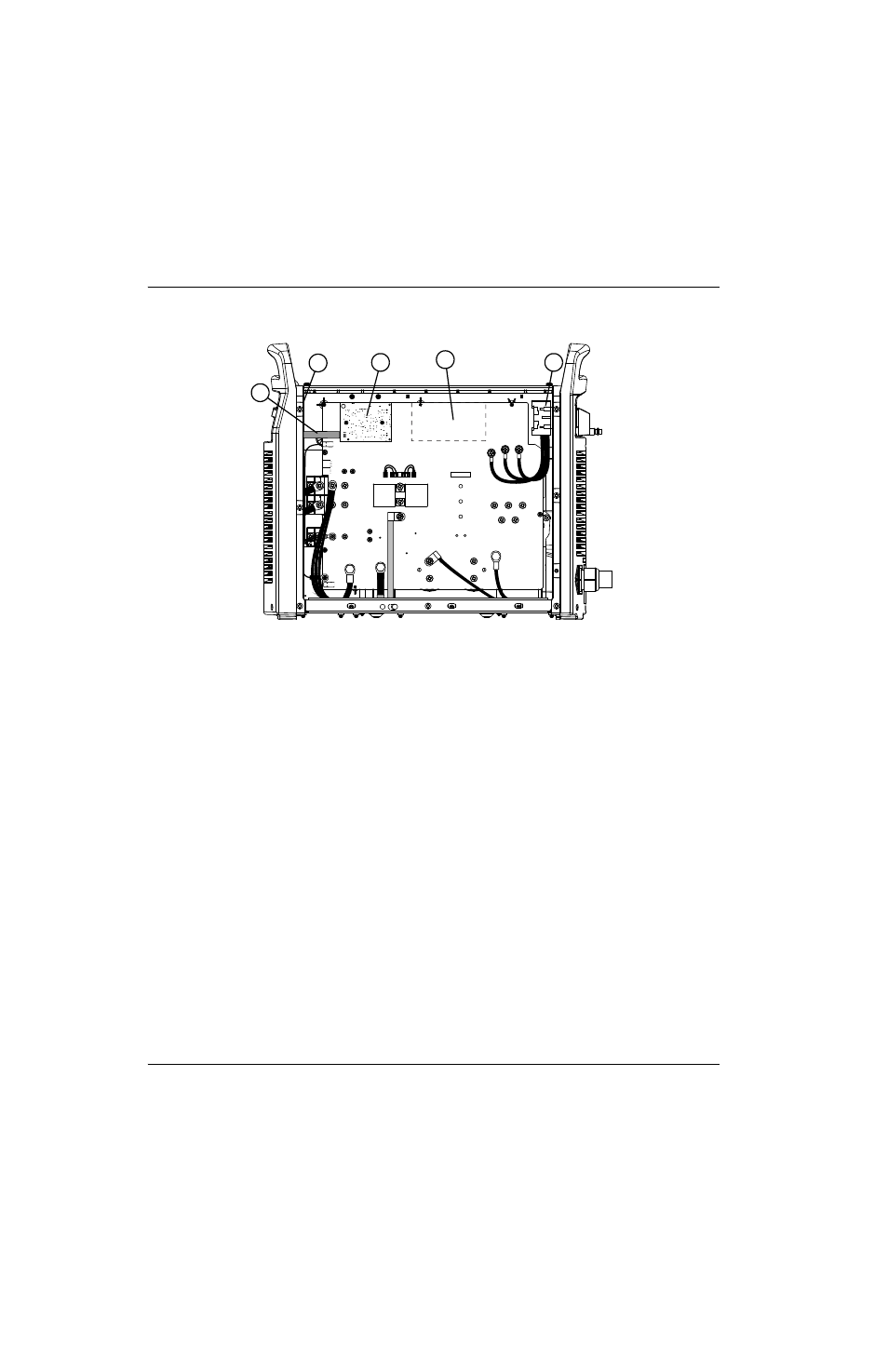

11 – Pièces
400 V CE/380 V CCC
N° de référence Description
1 428068 Kit : Câble plat pour Powermax65/85/105/125
2 228657 Kit : Circuit imprimé de commande pour Powermax65/105/125 (141100)
3 428119 Kit : Circuit imprimé du processeur de signal numérique pour Powermax125 (141316)
4 428122 Kit : Circuit imprimé d’alimentation du Powermax125 400 V CE/380 V CCC
(141207)
5 228880 Kit : Interrupteur d’alimentation du Powermax105/125 400 V CE/380 V CCC/480 V,
600 V CSA
428114 Kit : Barrière de composant pour Powermax125
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2 3 4 5
