126
Powermax125 Manuel de service 808072
8 – Dépannage et tests du système

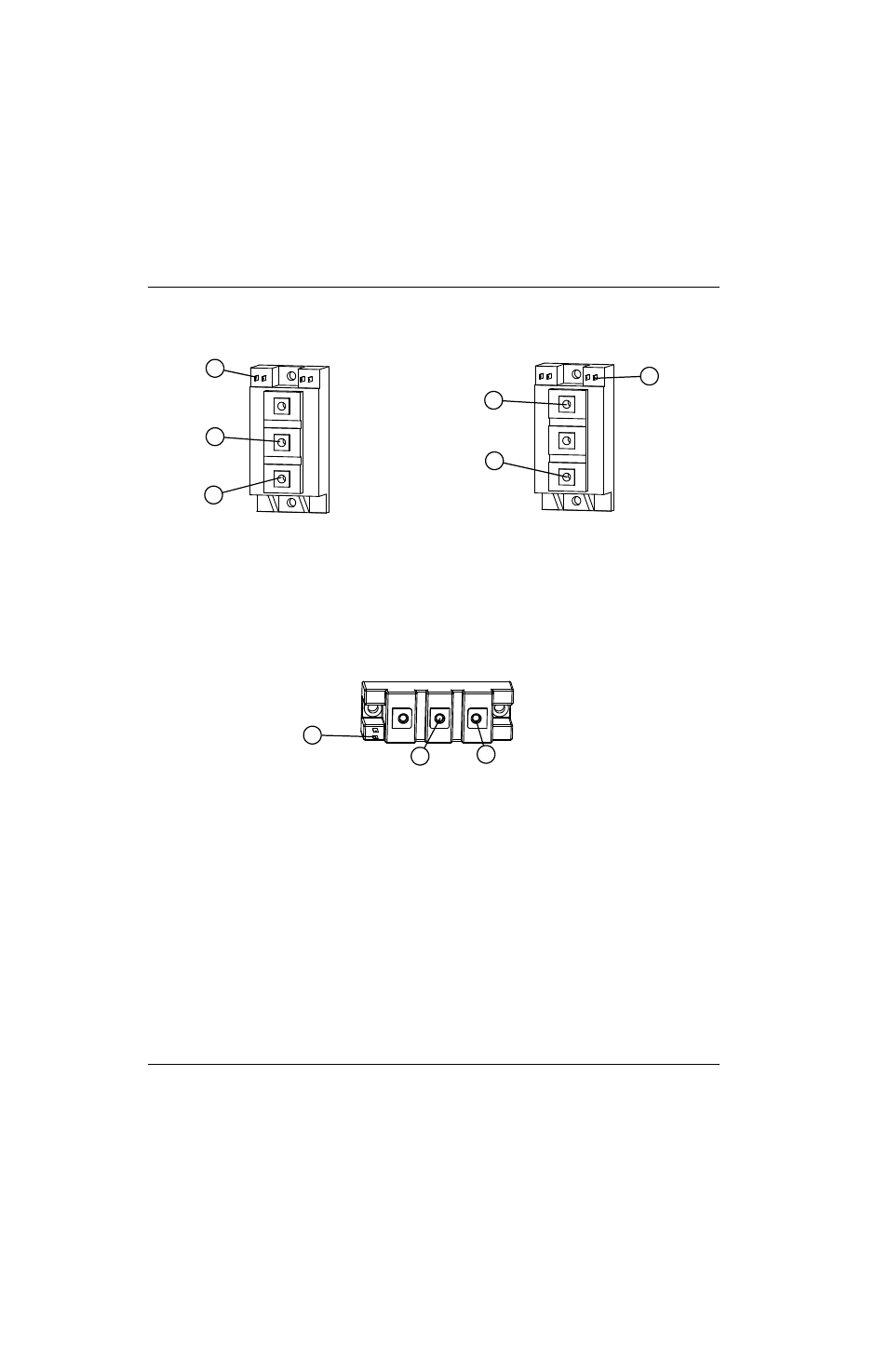

Figure 8 – Tests IGBT, onduleur
Figure 9 – IGBT, arc pilote
Test 1
Test 2
1
2
3
4
5
6
1
Câble jaune de la grille (« G2 » ou « 6 »)
2
Câble noir de l’émetteur (« E2 » ou « 2 »)
3
Câble rouge du collecteur (« C2E1 » ou « 1 »)
4
Câble rouge du collecteur (« C1 » ou « 3 »)
5
Câble noir de l’émetteur (« C2E1 » ou « 1 »)
6
Câble jaune de la grille (« G1 » ou « 4 »)
1
2
3
1
Câble jaune de la grille 2 (« G2 » ou « 6 »)
2
Câble noir de l’émetteur 2 (« E2 » ou « 2 »)
3
Câble rouge du collecteur 2 (« C2 » ou « 1 »)
