248 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Remplacement de la prise du câble de retour
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Retirer le boulon fixant le câble de retour à la prise du câble de retour.
3. Retirer l’écrou et la rondelle de sécurité fixant la prise du câble de retour au panneau avant.
4. Pousser la prise du câble de retour dans le panneau avant.

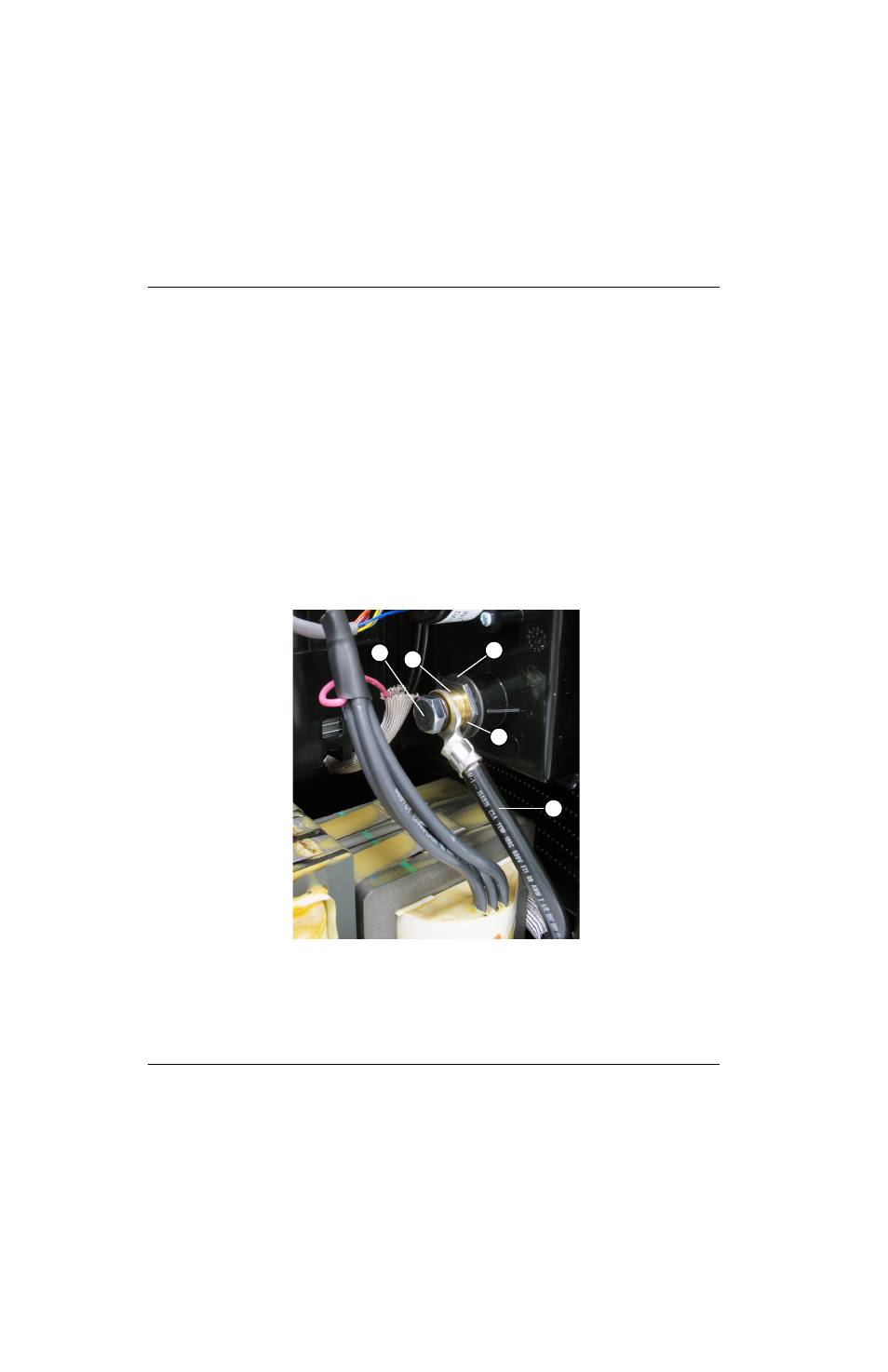

Figure 93
Numéro de kit Description
228912 Kit : Prise du câble de retour du Powermax105/125 (côté de la source de courant)
1
2
3
4
5
1 Prise du câble de retour
2 Boulon
3 Câble de retour
4 Écrou
5 Rondelle de sécurité
