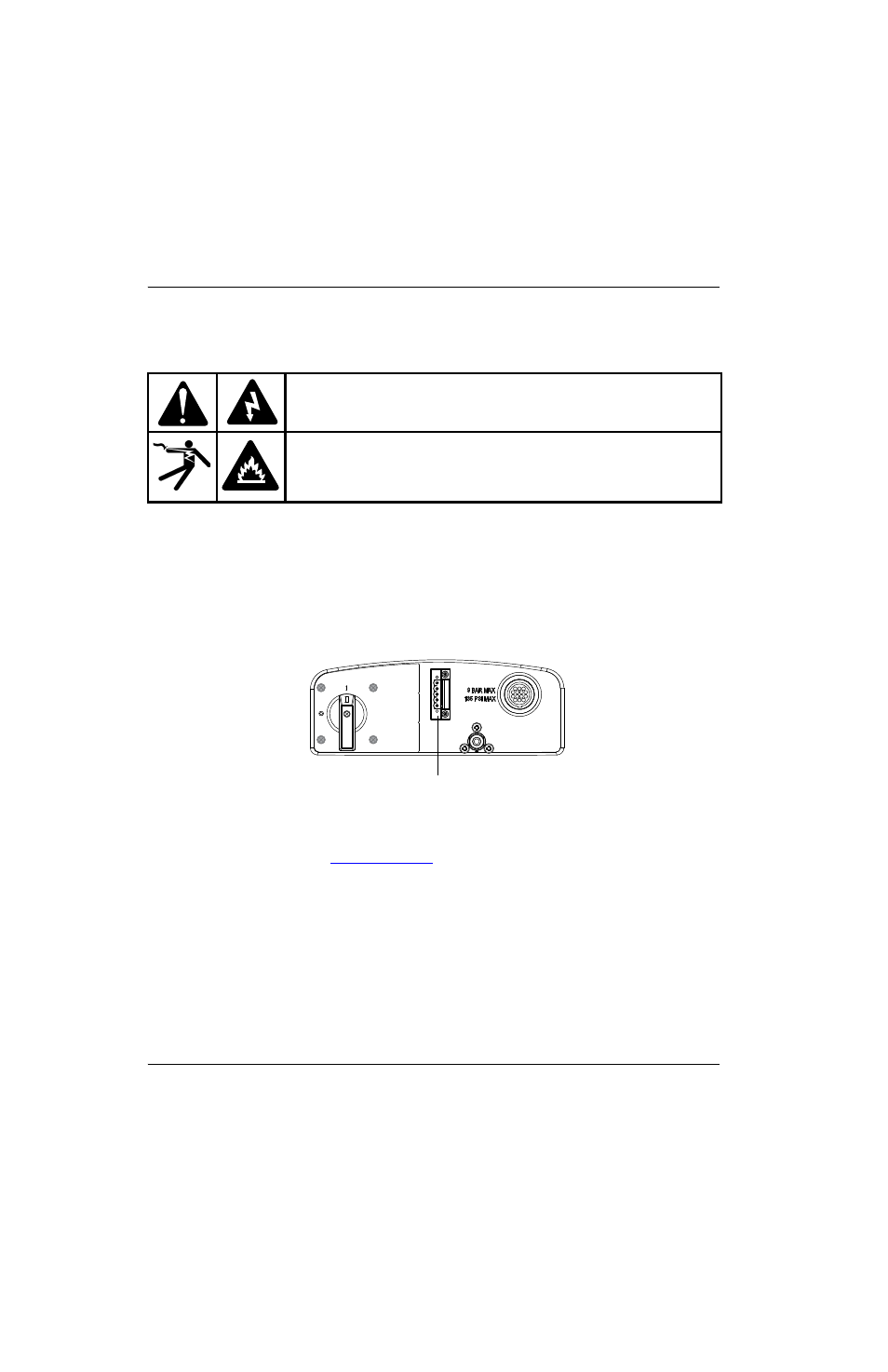

110 Powermax125 Manuel de service 808072
7 – Coupe mécanique
Accès à la tension de l’arc brute
Afin d’accéder à la tension de l’arc brute, consulter le Bulletin de service sur le terrain 807060.
Branchement d’un câble d’interface série RS-485 facultatif
Le connecteur de l’interface série RS-485 à l’arrière de la source de courant permet de raccorder un appareil externe
au Powermax. Par exemple, vous pouvez faire fonctionner votre système Powermax à distance avec un contrôleur CNC.
La source de courant Powermax peut être équipée d’un connecteur d’interface série RS-485 installé en usine (ou par
l’utilisateur) sur le panneau arrière. La prise située à l’arrière de la source de courant permet d’accéder au circuit imprimé
RS-485 à l’intérieur de la source de courant.
Si la source de courant n’est pas équipée d’un connecteur RS-485, commander le kit 228539, « circuit imprimé RS-485
Powermax65/85/105/125 avec câbles ». Suivre les instructions d’installation de la section
Remplacement des
composants de la source de courant du Manuel de service Powermax125 (808070), qui peut être téléchargé depuis
la bibliothèque de téléchargement sur
www.hypertherm.com .
Lorsque le connecteur RS-485 est installé :
1. Éteindre (OFF) la source de courant.
2. Connecter le câble RS-485 de l’appareil externe à la prise située à l’arrière de la source de courant Powermax.
AVERTISSEMENT !
DANGER D’ÉLECTROCUTION, D’ÉNERGIE ET D’INCENDIE
Le raccordement direct au circuit plasma pour accéder à la tension
de l’arc brute augmente le danger d’électrocution, de problèmes d’énergie
et d’incendie s’il y a le moindre défaut. La tension de sortie et le courant
de sortie du circuit sont indiqués sur la plaque signalétique.
Connecteur RS-485
