Powermax125 Manuel de service 808072
191
9 – Remplacement des composants de la source de courant

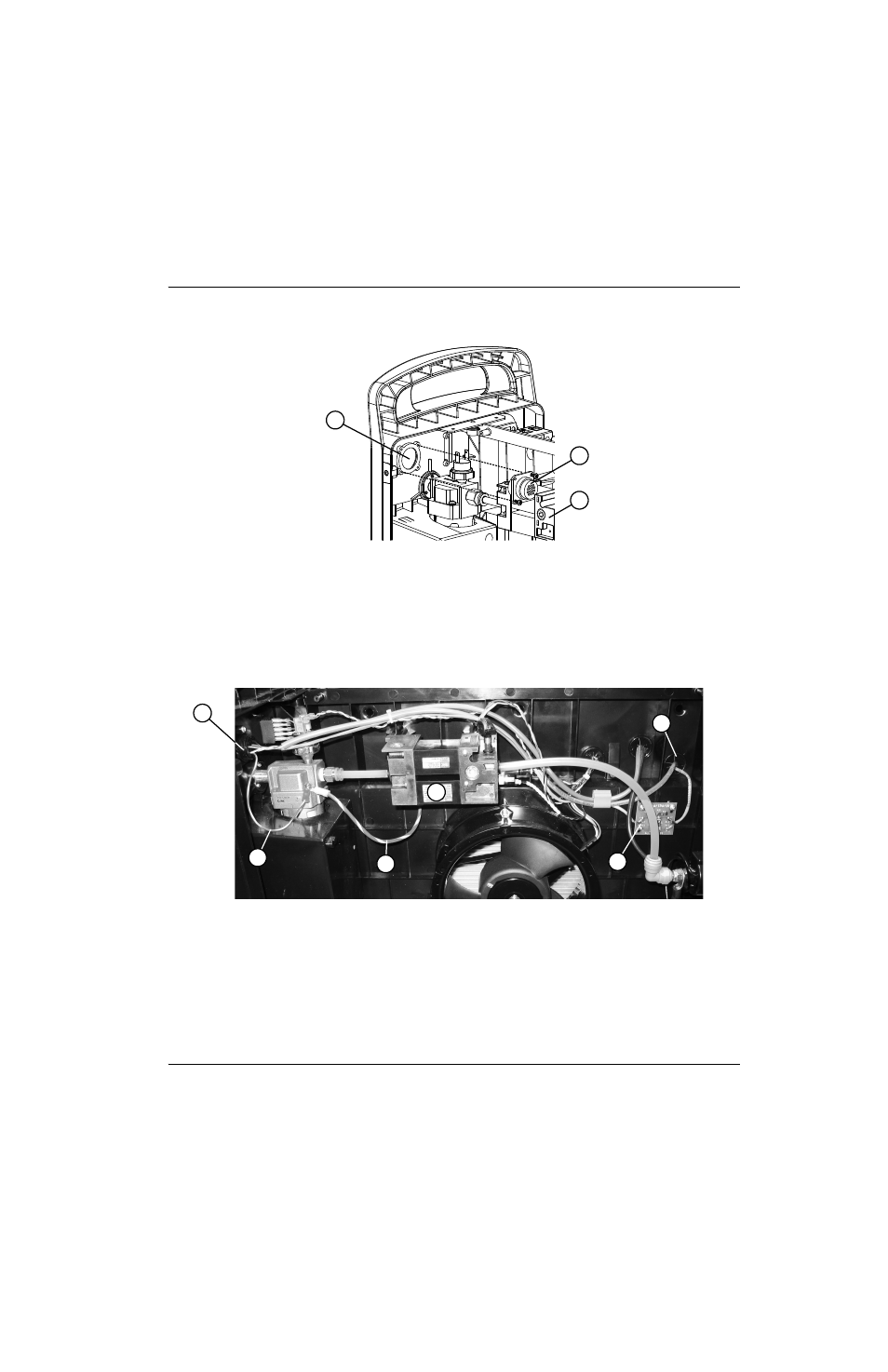

Figure 47
7. Attacher le fil de terre vert/jaune (du port CPC) au boîtier du filtre à gaz, en utilisant la même vis qui maintient le gros
fil de terre connecté au panneau central. Serrer la vis du fil de terre à un couple de 17,3 kg cm.
8. Passer les deux câbles dans le passe-fil droit un à un et le long du côté gauche du panneau d’alimentation.
Figure 48
1
3
2
4
5
6
7
8
9
4
Port CPC
5
Fil de terre du port CPC
6
Grand fil de terre à partir du panneau central
7
Électrovanne
8
Circuit du diviseur de tension
9
Passe-fil droit
