272 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
13. Retirer la vis de la poignée qui fixe la poignée de l’interrupteur d’alimentation à la tige.
14. Tirer droit sur la poignée de l’interrupteur d’alimentation pour la dégager de la tige. Si la capuchon blanc en plastique
ne se retire pas avec la poignée, tirer également sur le capuchon pour le retirer de la tige.
15. Décoller le bord droit de l’étiquette de l’interrupteur. Si le connecteur facultatif RS-485 n’est pas installé, l’étiquette
s’étend jusqu’à la droite du raccord d’entrée de gaz.
16. Décoller la totalité de l’étiquette pour exposer les quatre vis de montage qui fixent l’interrupteur d’alimentation au
panneau arrière.
17. Retirer les quatre vis de montage pour déposer l’interrupteur d’alimentation du panneau arrière.
18. Retirer les trois vis de montage dans la base du panneau arrière, si elles n’ont pas encore été déposées.
19. Retirer le panneau arrière.

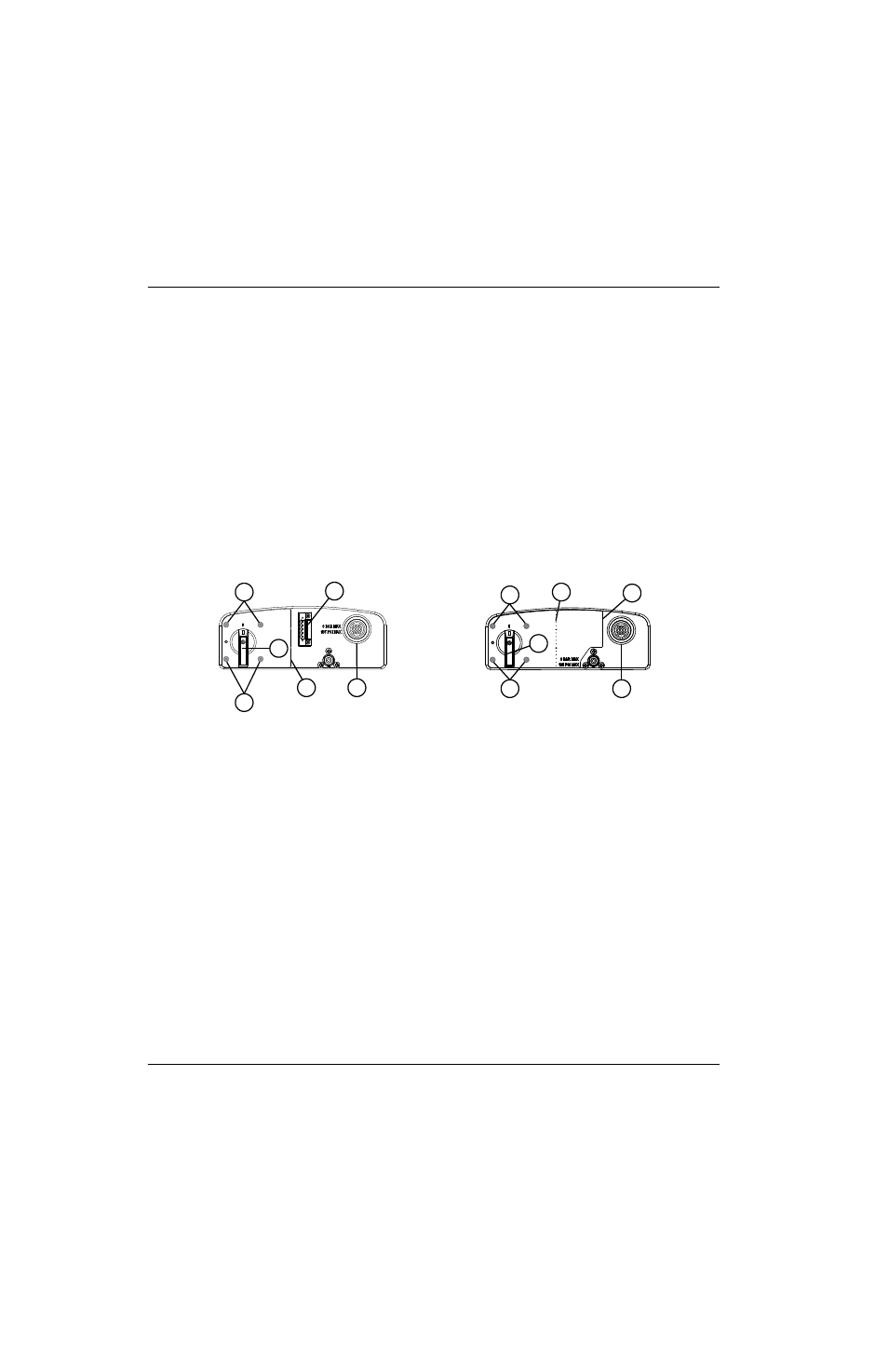

Figure 113 – Panneau arrière avec et sans le connecteur RS-485 installé
1
2
3 4
5 6
2
1
1
1 3
4
1 Vis de l’interrupteur d’alimentation (4)
(sous l’étiquette)
2 Poignée de l’interrupteur d’alimentation
3 Bord droit de l’étiquette
4 Connecteur d’interface CNC
5 Perforation de l’étiquette
6 Connecteur RS-485 en option
