Powermax125 Manuel de service 808072
35
2 – Configuration de la source de courant

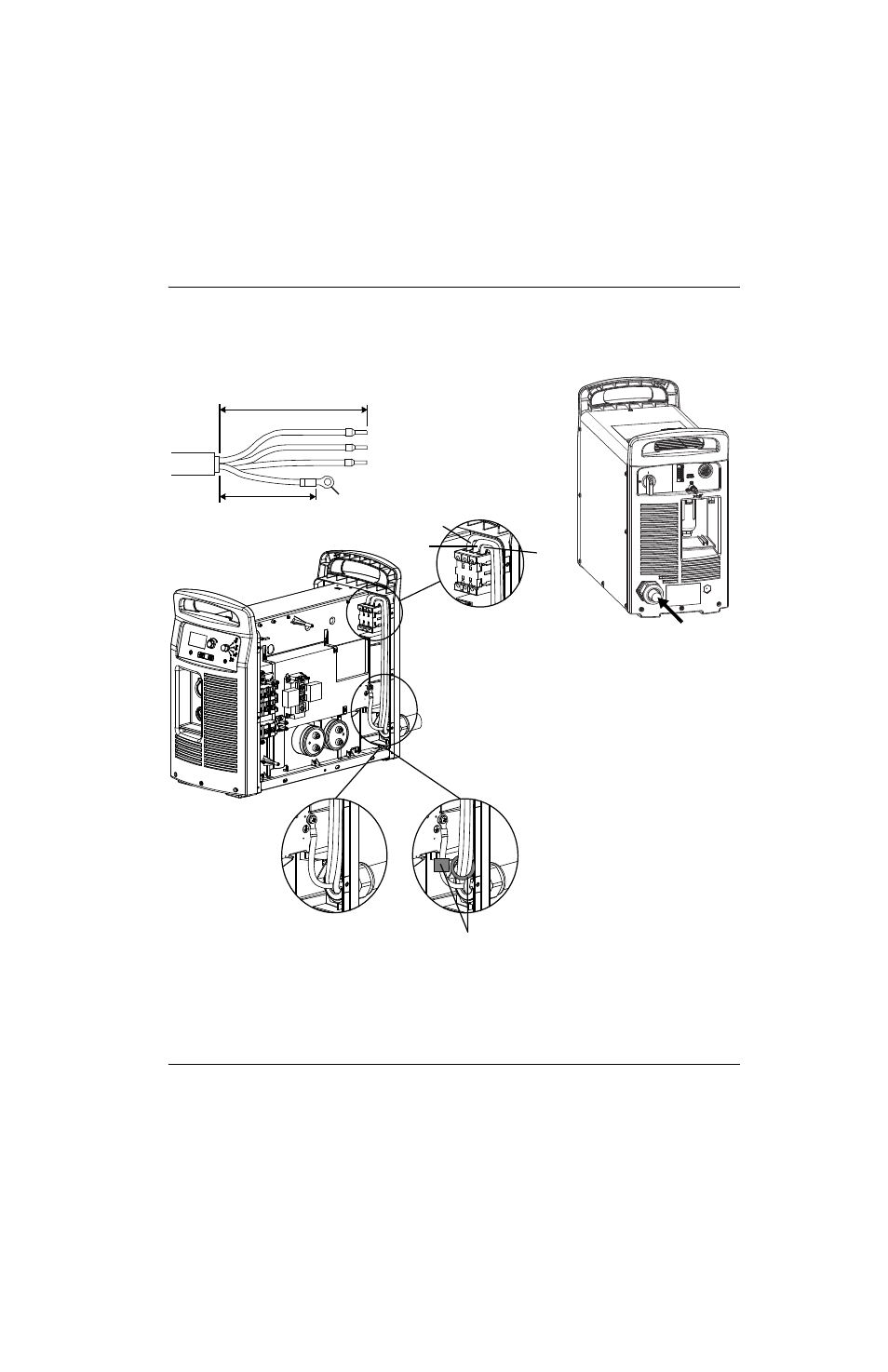

Dénuder et préparer les fils du cordon d’alimentation tel qu’illustré sur l’image ci-dessous. Pour les appareils CE, des
noyaux de ferrite sont installés autour des trois cordons d’alimentation et autour du câble de mise à la terre. Les cordons
d’alimentation des modèles CSA et CCC ne comportent pas de noyaux de ferrite.
Les appareils CCC sont livrés sans cordon d’alimentation. Pour conserver
la certification CE, installer le kit de cordon d’alimentation 228886.
L1
L2
L3
L1
L2
L3
Terre
419 mm
203 mm
6 mm
Acheminer le fil dans
le serre-câble puis serrer
Cordons d’alimentation
CSA/CCC
(sans noyaux de ferrite)
Cordon d’alimentation CE
(noyaux de ferrite sur les
cordons d’alimentation et le
câble de mise à la terre)
