Powermax125 Manuel de service 808072 169
8 – Dépannage et tests du système
Sinon, le circuit imprimé du processeur de signal numérique ou le circuit imprimé de commande est peut-être
défectueux. Effectuer ce qui suit :
 Réinstaller le circuit imprimé du processeur de signal numérique avec le câble plat déconnecté. Si la valeur
est maintenant correcte, remplacer le circuit imprimé de commande. Sinon, remplacer le circuit imprimé
du processeur de signal numérique.
Test 6 – La torche est coincée, ouverte ou fermée
Symptôme : Aucune défaillance ne se produit lors de la mise sous tension, mais une défaillance 0-30 s’affiche à l’écran
opérateur lors d’une tentative d’amorçage de la torche.
Confirmer que tous les consommables appropriés sont installés sur la torche.
Dans un système au repos (aucun signal de démarrage) avec la torche et les consommables installés, il devrait y avoir
continuité entre les deux fils noirs branchés sur le montant central de l’IGBT de l’arc pilote et le fil rouge connecté à J28.
Lorsque le gaz s’écoule dans la torche (mode de test de gaz 1), il devrait y avoir une grande résistance entre ces
2 points.
 Pour régler un système en mode de test de gaz, afficher l’écran de service (se reporter
à
Affichage de l’écran de service à la page 134), déplacer le curseur sur « G » (gaz),
et utiliser le bouton de réglage pour basculer vers « 1 » (mode de test de gaz). Si l’air
ne circule pas, le régulateur peut être défectueux. Examiner le journal des défaillances
pour voir si des défaillances 3-20-n sont enregistrées. (Consulter
Lancer un test des gaz
à la page 136.)

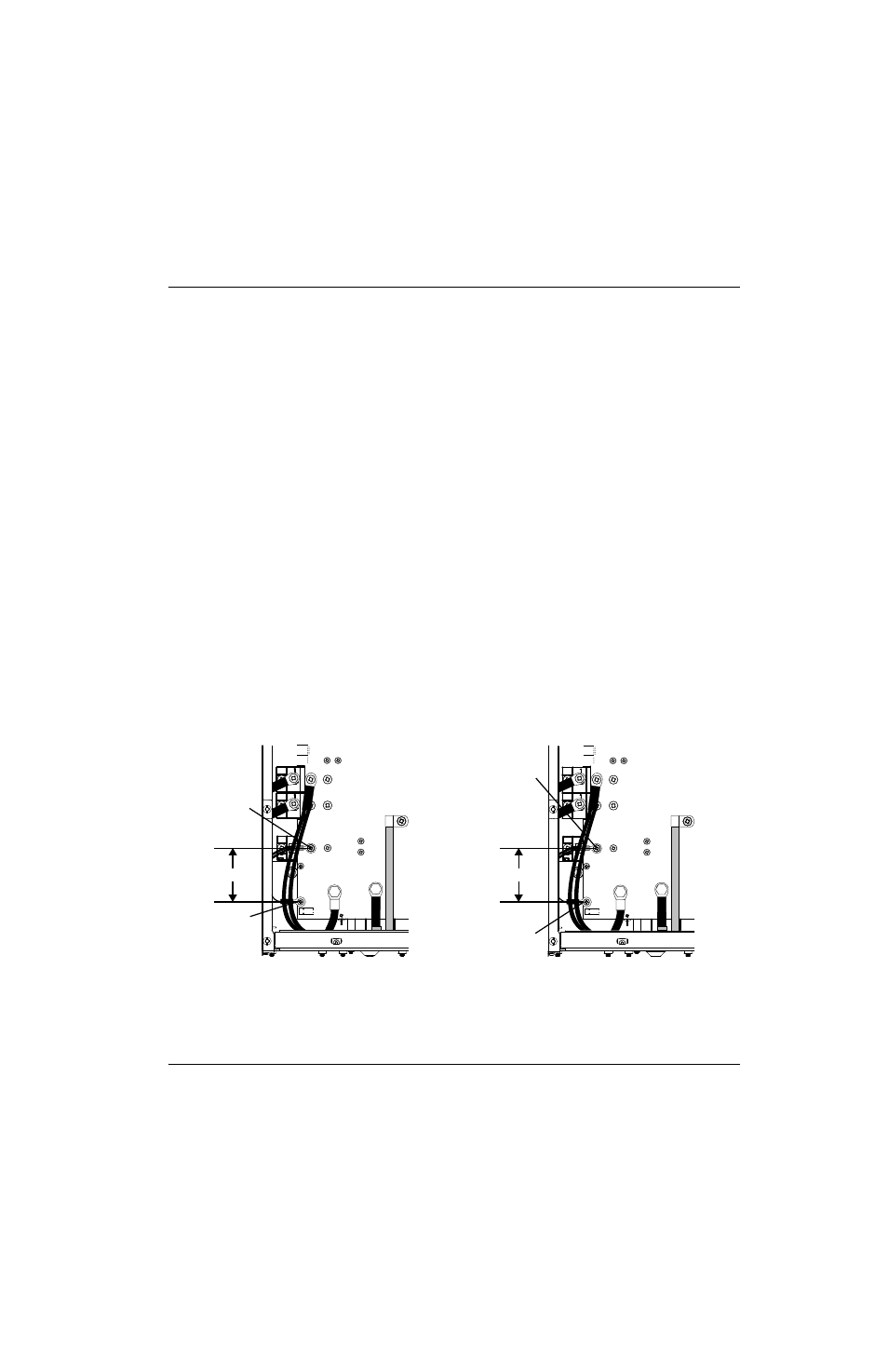

Figure 27
Avant de continuer, couper l’alimentation (OFF).
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Mode de test des gaz 0 Mode de test des gaz 1
Fils noirs
Fil rouge (J28)
Continu avec la buse
ou le corps externe
de la torche
Continu avec un système
en négativité
< 5 Ω > 10 kΩ
