Powermax125 Manuel de service 808072
227
9 – Remplacement des composants de la source de courant

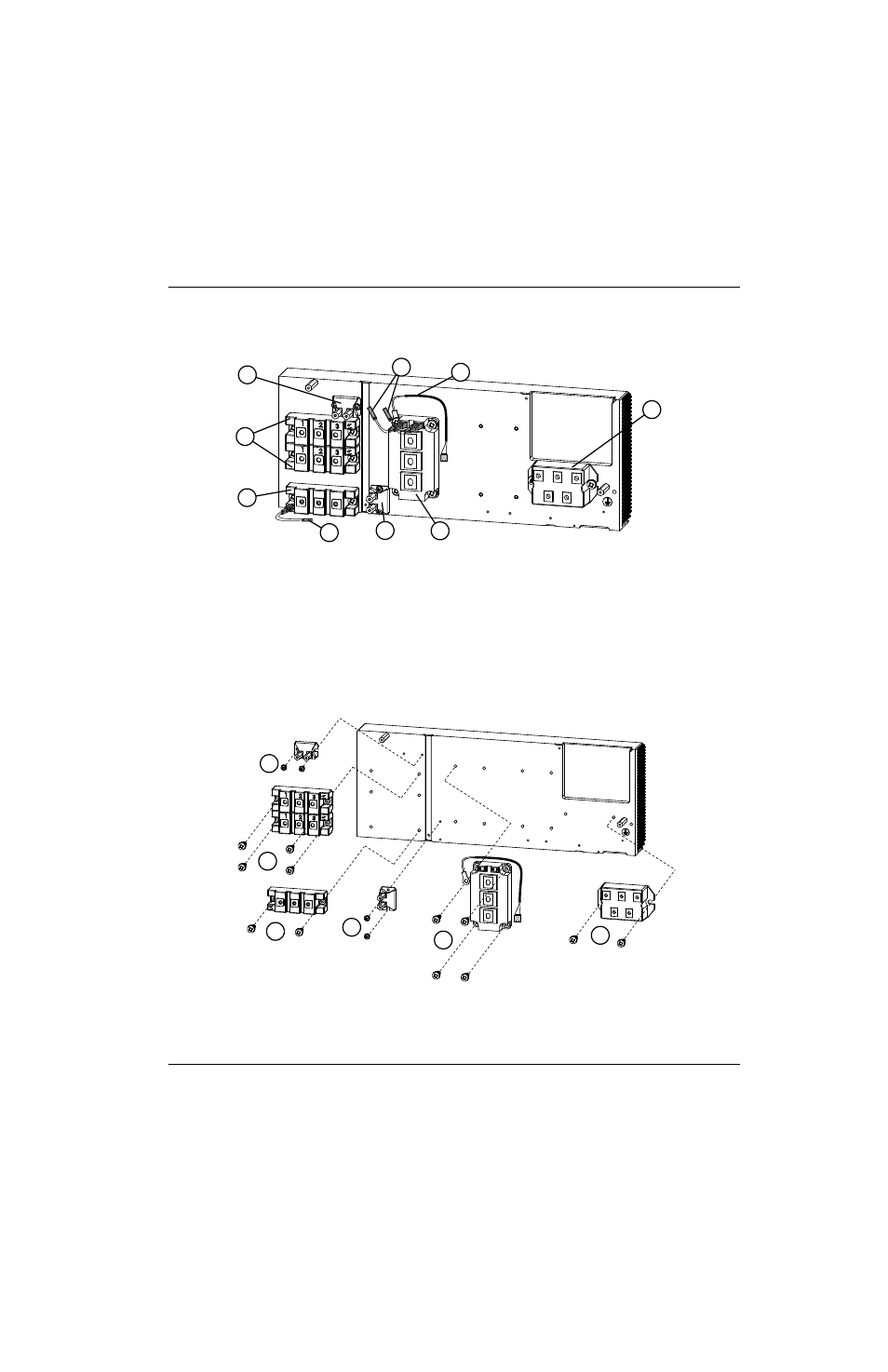

Figure 76 – Composants du dissipateur thermique
1
2
3
4
5
6
7
8
9
1
Transistor à effet de champ 7,5 Ω 200 W
(kit 428137)
2
Pont de diodes en sortie (2) (kit 428139)
3
IGBT arc pilote (kit 428138)
4
Câble de commande de grille de l’IGBT
de l’arc pilote
5
Transistor à effet de champ 15 Ω 200 W
(kit 228898)
6
Module IGBT onduleur (kit 428140)
7
Pont de diodes en entrée (kit 128746)
8
Capteur thermique (kit 228805)
9
Câbles de commande de grille du module
IGBT onduleur
1
2
2
2
2
1
1
Serrer à un couple de 17,3 kg cm.
2
Serrer à un couple de 40 kg cm.
