9 – Remplacement des composants de la source de courant
8. Fixer la cosse ronde des fils de la buse au circuit imprimé d’alimentation en serrant la vis à 23 kg cm.
9. Brancher le connecteur du câble d’interface de la torche dans la prise femelle J17 sur le circuit imprimé
d’alimentation. Aligner le fil orange dans le connecteur, avec l’impression « ORG » sur le circuit imprimé
d’alimentation.

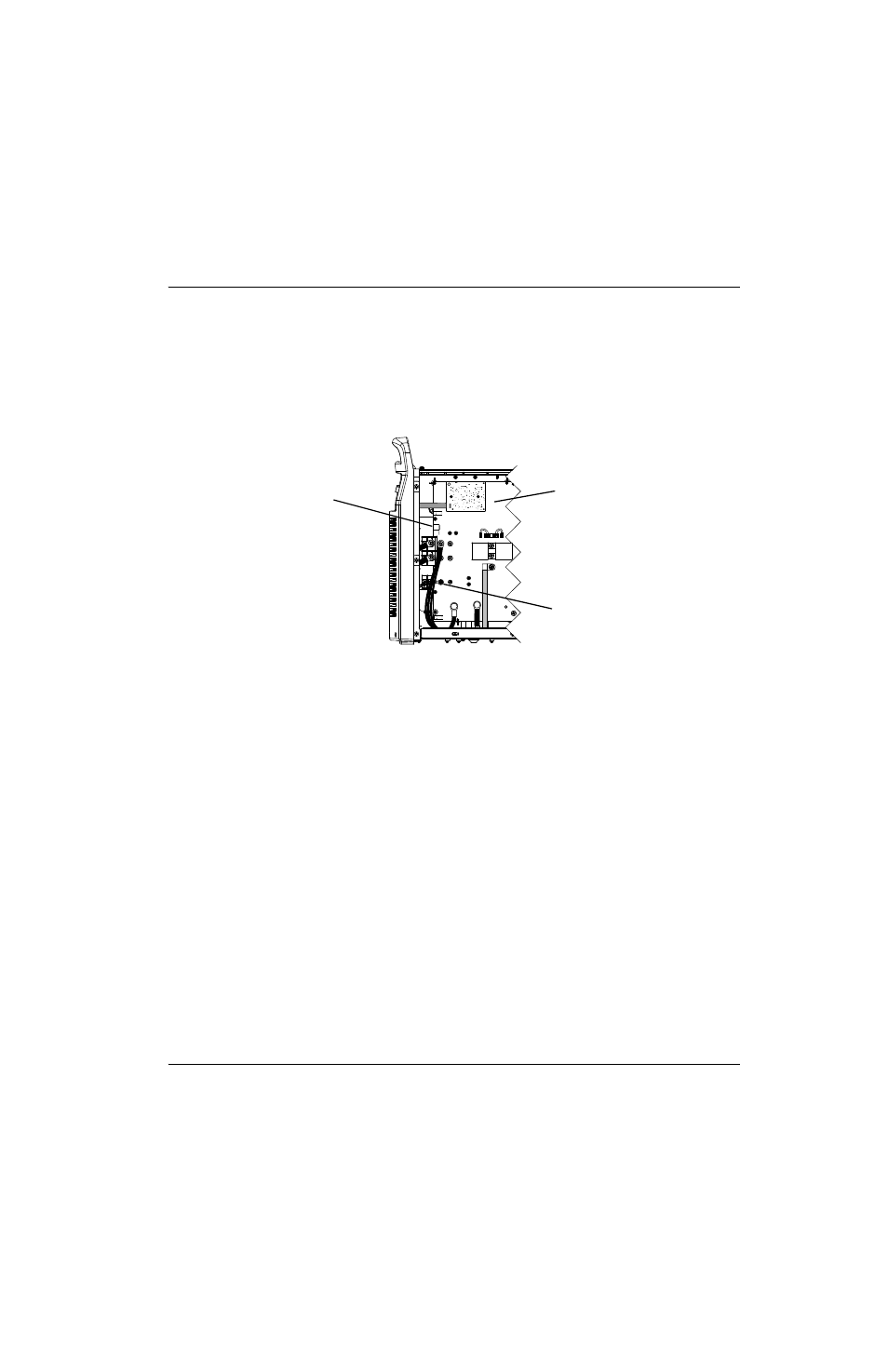

Figure 92
10. Suivre les procédures suivantes :
a. Consulter Installation du capot de refoulement du ventilateur à la page 228.
b. Consulter Installation du support du panneau d’extrémité à la page 187.
c. Consulter Installation de la barrière de composant à la page 185.
d. Consulter Installation du couvercle de la source de courant à la page 184.
e. Rebrancher l’alimentation électrique et en gaz.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J17
Vis du fil de la buse
Circuit imprimé d’alimentation
