270 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Retrait du panneau arrière
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du support du panneau d’extrémité à la page 186.
e. Consulter Débrancher le tuyau d’alimentation en gaz à la page 200.
f. Consulter Retrait du cordon d’alimentation et du serre-câble à la page 202.
2. Retirer la vis qui retient les deux fils de terre au boîtier du filtre à gaz.
3. Débrancher les deux connecteurs de fils des bornes sur le dessus du pressostat.
4. Déposer les deux vis de montage qui fixe l’interface CNC au panneau arrière.

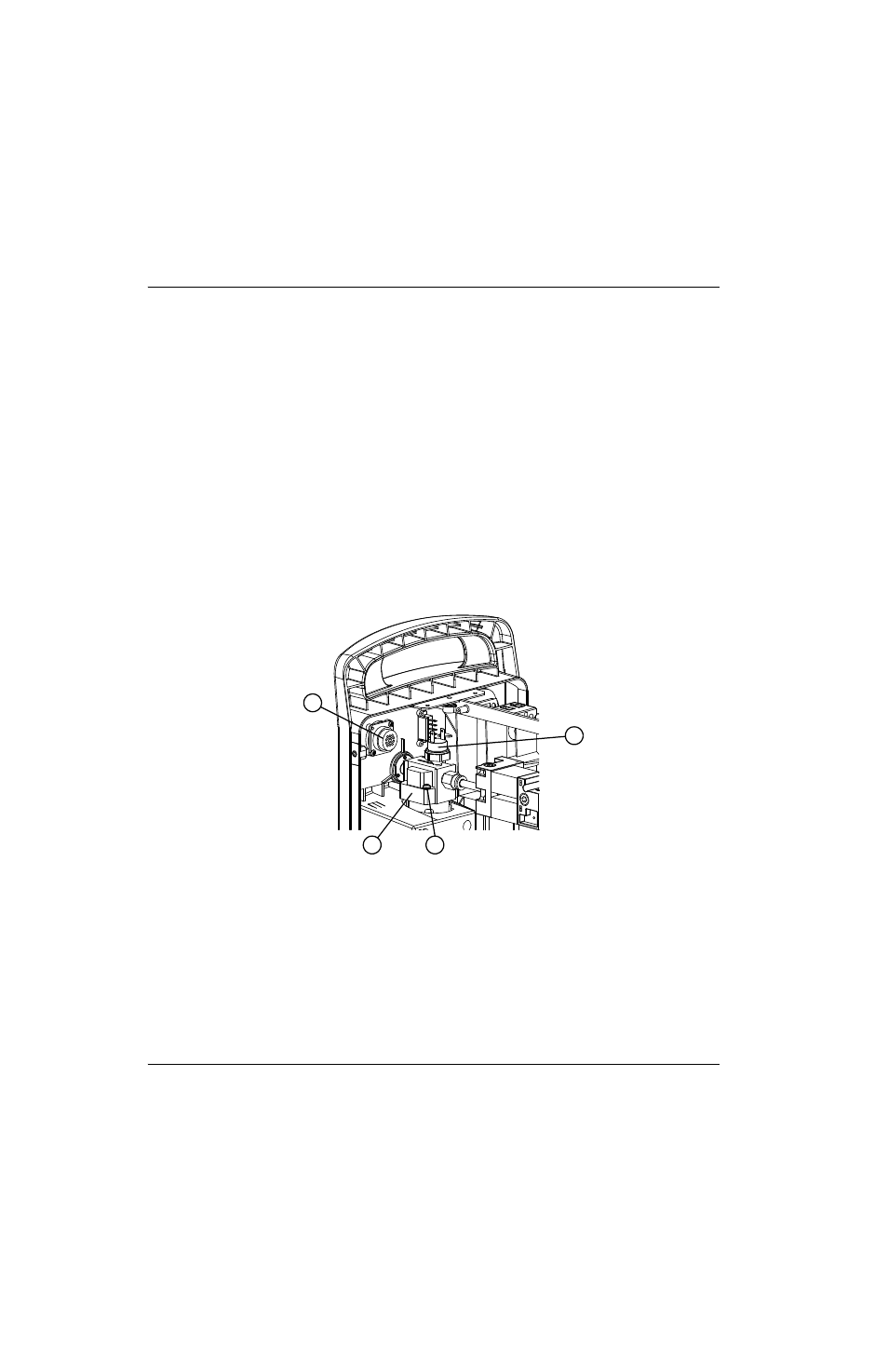

Figure 111
1
2 3
4
1 Connecteur d’interface CNC
2 Cartouche filtrante de gaz
3 Vis du fil de terre
4 Pressostat
