Powermax125 Manuel de service 808072
255
9 – Remplacement des composants de la source de courant
8. Soulever l’extrémité de la base de la source du courant
et glisser doucement le panneau avant contre la base.
9. Serrer les trois vis de montage dans la partie inférieure
du panneau avant à un couple de 23 kg cm.
10. Sécuriser le fil de l’électrode au circuit imprimé
d’alimentation à J28 en serrant la vis à 23 kg cm.
11. Sécuriser les fils de l’inducteur de sortie au circuit
imprimé d’alimentation en serrant la vis à 40,3 kg cm.
12. Suivre les procédures suivantes :
a. Installation du capot de refoulement du ventilateur à
b. Installation du support du panneau d’extrémité à la
c. Installation de la barrière de composant à la
d. Installation du couvercle de la source de courant à la page 184.
e. Rebrancher l’alimentation électrique et en gaz.

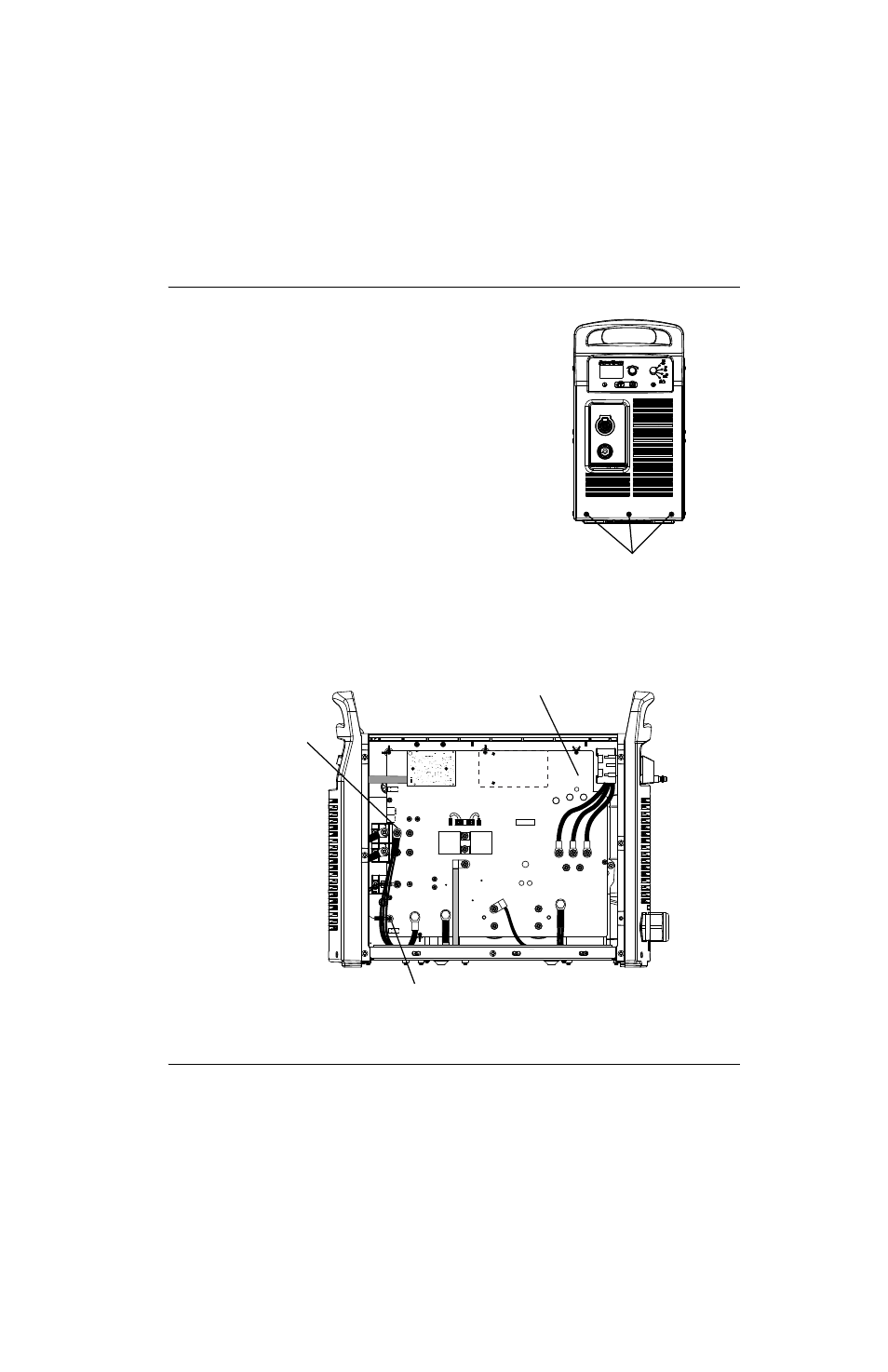

Figure 98
Vis de montage du panneau avant
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
Vis de montage des câbles de
l’inducteur de sortie
Vis de montage du fil de l’électrode (J28)
Circuit imprimé d’alimentation
