5.6 Utilisation de la platine d'interface 1 Vcc, absolue
5.6.1 Sélection de l'interface lors du message de mise sous tension
On peut sélectionner parmi les interfaces suivantes:
Remarque
La platine d'interface étant installée, activer le MODE EXPERT!
1 VCC Interface 1 Vcc „standard“
(systèmes de mesure sans piste CD et avec prise 17 plots)
1 Vcc
AB Système de mesure avec commutation sinus (Zn/Z1)
Piste incrémentale AB (= Zn)
1 Vcc
CD Système de mesure avec commutation sinus (Zn/Z1)
Piste incrémentale CD (= Z1)
SSI/
ENDAT Système de mesure avec interface EnDat ou SSI
PROG.
SSI Système de mesure avec interface SSI programmable (SSI 09 et SSI 10
avec tension de fonctionnement 10 - 30 V)

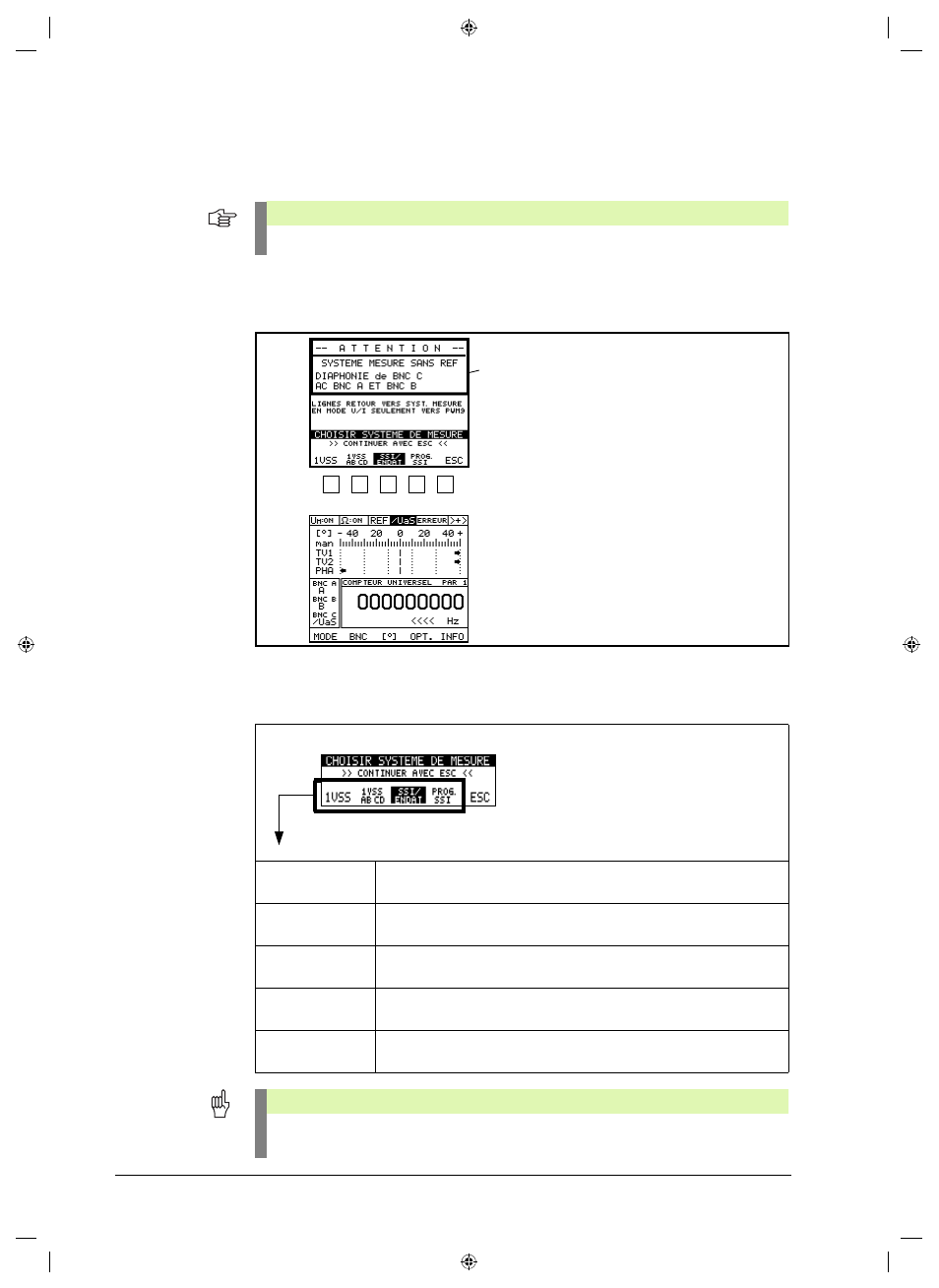

Optionales Anzeigefeld für Hinweise
ƒ Schnittstelle auswählen
Invertiert angezeigte Schnittstelle ist angewählt.
Immer mit ESC quittieren!
Nach ESC wechselt die Anzeige in den vorher
gewählten PWM- oder PWT-Betriebsmodus.
Champ d’affichage optionnel pour
les remarques
L’interface affichée en surbrillance est
sélectionnée. Toujours acquitter avec ESC!
Sélectionner l’interface
Lorsque l’on appuye sur ESC, l’affichage
retourne au dernier mode de fonctionnement
PWM ou PWT sélectionné.
Attention
Les systèmes de mesure incrémentaux sans piste CD équipés d’une prise 17 plots doivent
être contrôlés avec la configuration „1Vcc“ pour éviter la perturbation des signaux!
