166 9 Distributions des raccordements

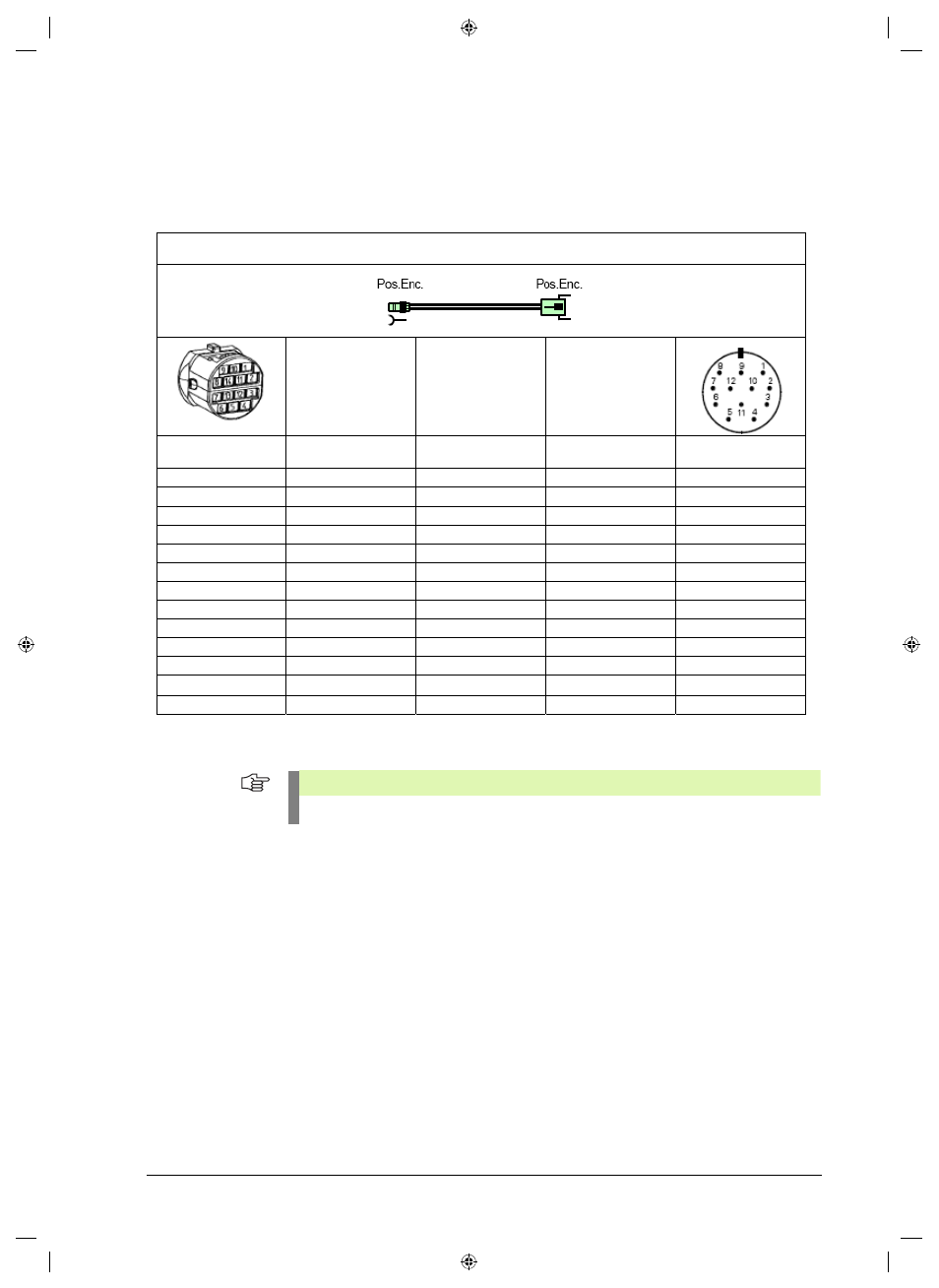

9.24 Câble adaptateur 12/14 plots; PWM vers systèmes de mesure avec connecteurs M12
(1 Vcc/TTL)
1)
non utilisé par tous les systèmes de mesure Heidenhain
Câble adaptateur ID 352 611-xx
Signal TTL Signal 1 Vcc Couleur
Prise M12 14 plots Prise 12 plots
PIN 8 –Ua2 B– rose PIN 1
PIN 14 Palpeur U
P
Palpeur U
P
bleu PIN 2
PIN 3 +Ua0 R+ rouge PIN 3
PIN 4 –Ua0 R– noir PIN 4
PIN 5 +Ua1 A+ brun PIN 5
PIN 6 –Ua1 A– vert PIN 6
PIN 10 –UaS –UaS 1) violet PIN 7
PIN 7 +Ua2 B+ gris PIN 8
PIN 9 – – jaune PIN 9
PIN 12 0 V 0 V blanc/vert PIN 10
PIN 13 Palpeur 0 V Palpeur 0 V blanc PIN 11
PIN 11 U
P
U
P
brun/vert PIN 12
PIN 12 libre
Remarque
Les interfaces 1 Vcc et TTL utilisent les mêmes câbles adaptateurs!
