174 9 Distributions des raccordements

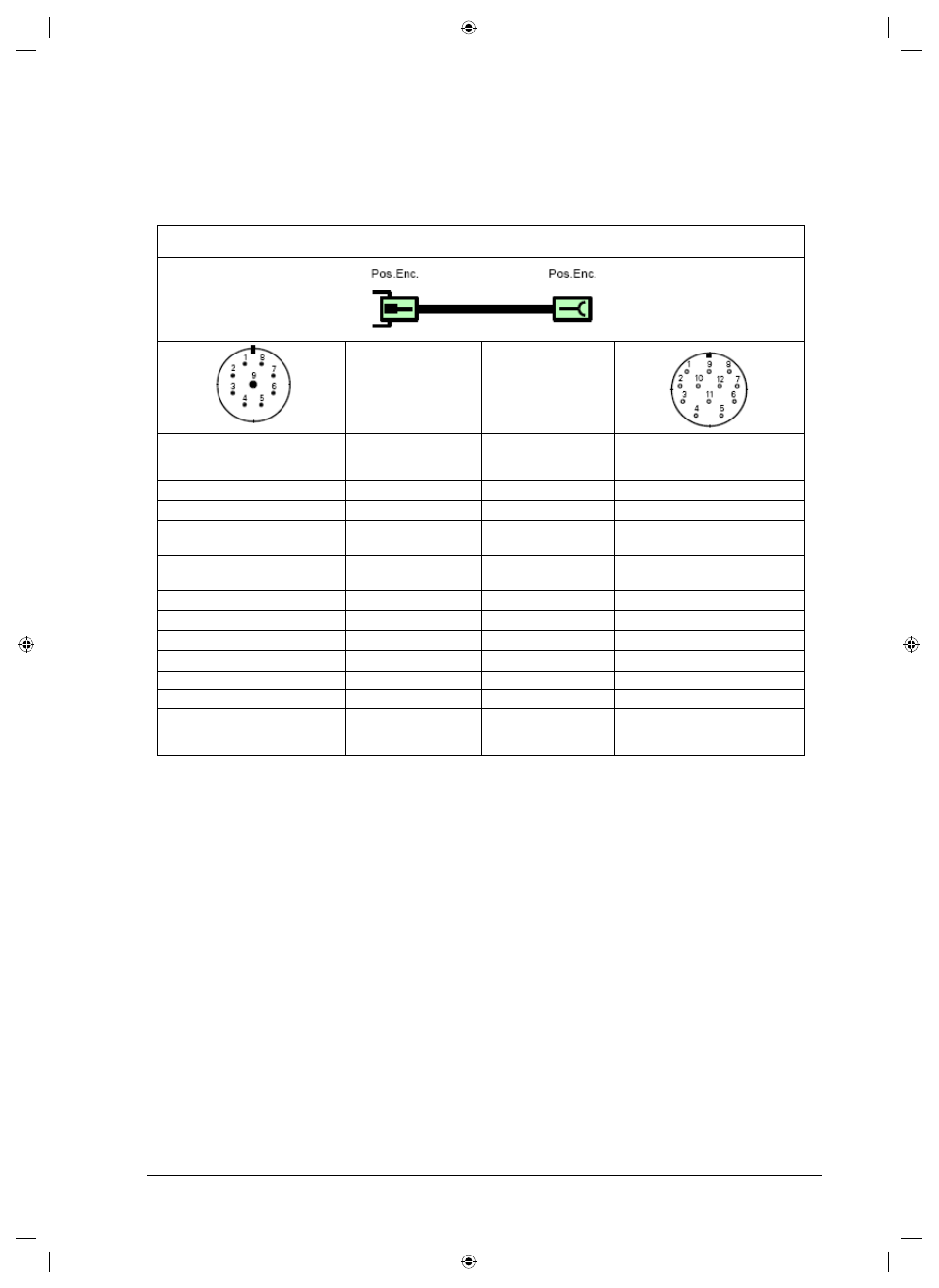

9.32 Adaptateur de commutation TTL M23, 12 plots (Pos.Enc.) --> 11 µAcc
M23, 9 plots (Pos. Enc.)
Adaptateur de commutation ID 324 282-xx
Signal Couleur
Prise 9 plots Prise d’accouplement 12 plots
(femelle)
PIN 1 I
1
+ vert PIN 5
PIN 2 I
1
– jaune PIN 6
PIN 3 5 V
U
P
brun PIN 9 1)
PIN 12
PIN 4 0 V
U
N
blanc PIN 10
PIN 5 I
2
+ bleu PIN 8
PIN 6 I
2
– rouge PIN 1
PIN 7 I
0
+ gris PIN 3
PIN 8 I
0
– rose PIN 4
PIN 9 blindage interne blindage interne
Boîtier blindage externe Boîtier
PIN 2, 7, 11
libres
non occupés
1) PIN 9 et PIN 12 pontés. Tension de commutation 5 V sur PIN 9 (TTL Æ 11 µAcc)
