Manuel d’utilisation PWM 9 HEIDENHAIN
151

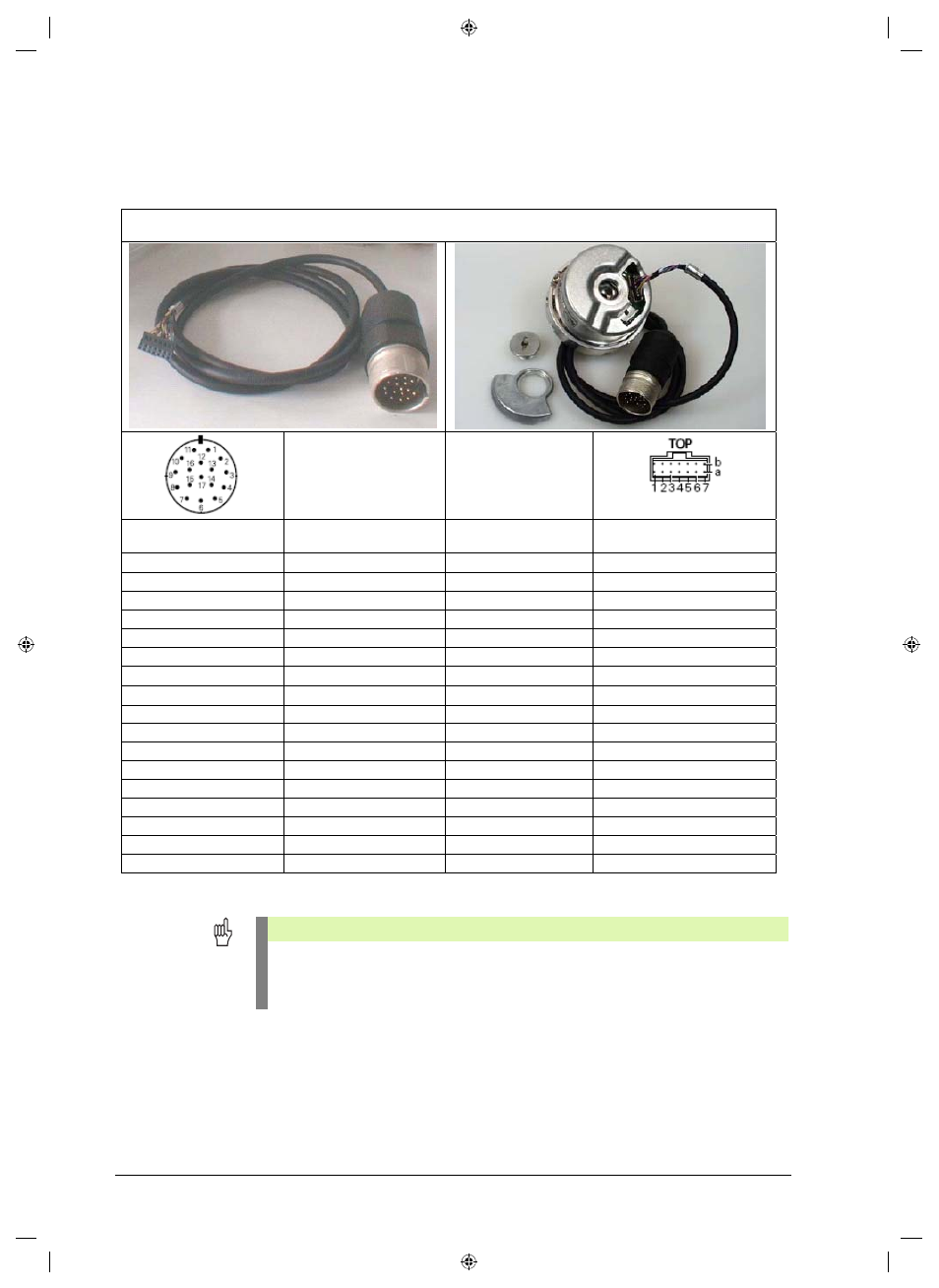

Câble adaptateur avec connecteur de platine 14 plots
Ex. ERN 1387 avec piste incrémentale Zn et piste de commutation analogique Z1
Câble adaptateur ID 330 980-xx / Zn/Z1
Signal
Couleur
Prise d'accouplement
17 plots mâle
Connecteur de platine
14 plots
PIN 1
U
P
– palpeur
bleu
7a
PIN 2
R-
noir
4a
PIN 3
R+
rouge
4b
PIN 4
0V - palpeur
blanc
3a
PIN 5
Temp.+
vert
–
PIN 6
Temp.-
brun
–
PIN 7
U
P
brun/vert
1b
PIN 8
D-
violet
6a
PIN 9
D+
jaune
2b
PIN 10
0V
blanc/vert
5b
PIN 11
blindage interne
–
–
PIN 12
B+
bleu/noir
3b
PIN 13
B-
rouge/noir
5a
PIN 14
C+
gris
7b
PIN 15
A+
vert/noir
6b
PIN 16
A-
jaune/noir
2a
PIN 17
C-
rose
1a
Attention
Si l'on opère en bouclage sur la machine, ce câble n'est pas adapté car il ne comporte pas
de fils pour la surveillance de température!
Attention au blindage!
