Manuel d’utilisation PWM 9 HEIDENHAIN 165

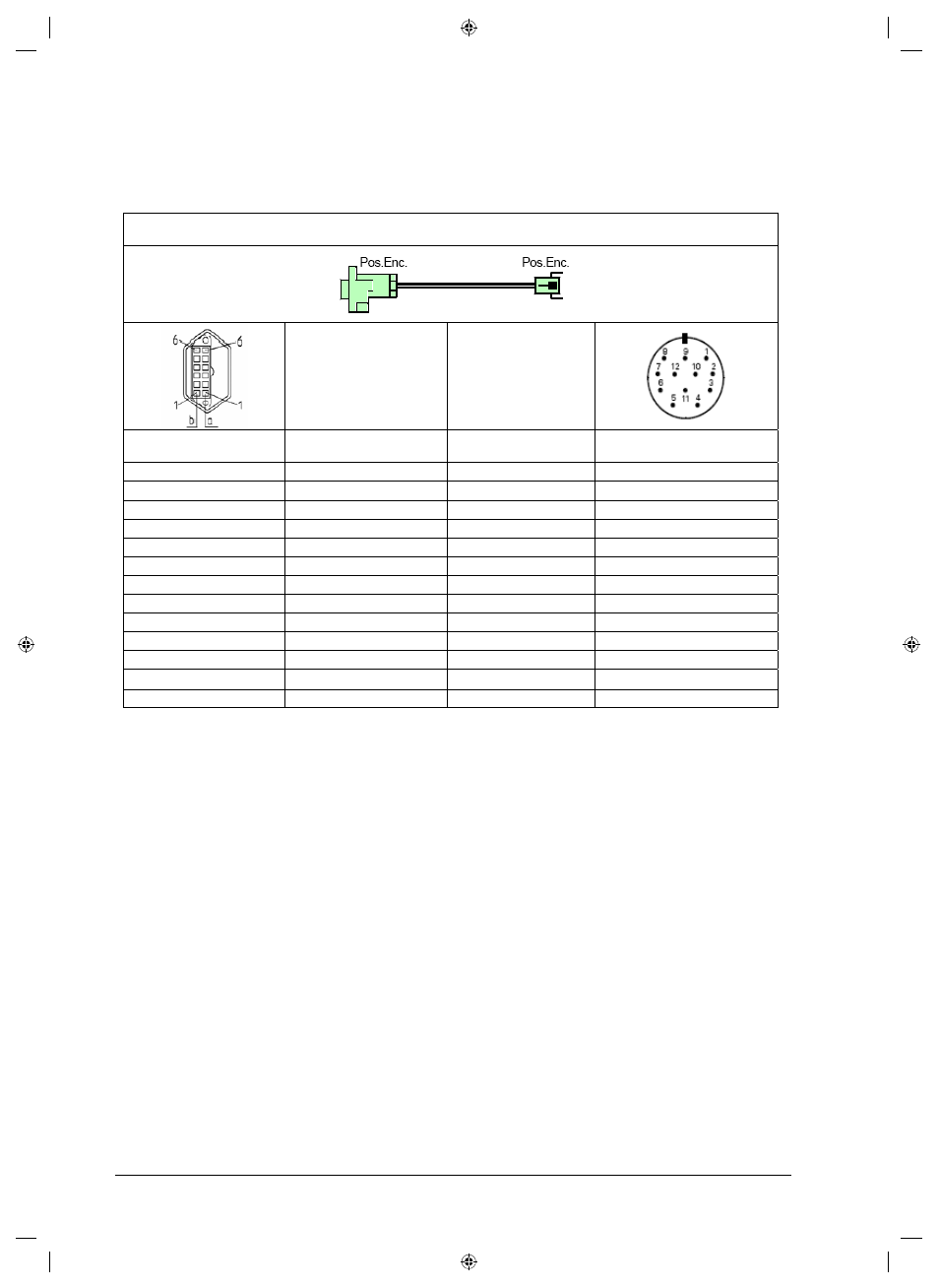

9.23 Câble adaptateur 12/12 plots; PWM vers électronique d'adaptation TTL (APE) (Pos.Enc.)
1) non utilisé par tous les systèmes de mesure Heidenhain
2) avec systèmes de mesure linéaire „à règle nue“: Commutation TTL/11 µAcc (réglage/test)
Câble adaptateur ID 323 466-xx
Signal Couleur
Prise APE 12 plots Prise 12 plots
PIN 5a -Ua2 rose PIN 1
PIN 2b palpeur U
P
bleu PIN 2
PIN 4b +Ua0 rouge PIN 3
PIN 4a -Ua0 noir PIN 4
PIN 6b +Ua1 brun PIN 5
PIN 6a -Ua1 vert PIN 6
PIN 3a -UaS 1) violet PIN 7
PIN 5b +Ua2 gris PIN 8
PIN 3b – 2) jaune PIN 9
PIN 1a 0 V blanc/vert PIN 10
PIN 1b palpeur 0 V blanc PIN 11
PIN 2a U
P
brun/vert PIN 12
boîtier libre boîtier
