160 9 Distributions des raccordements

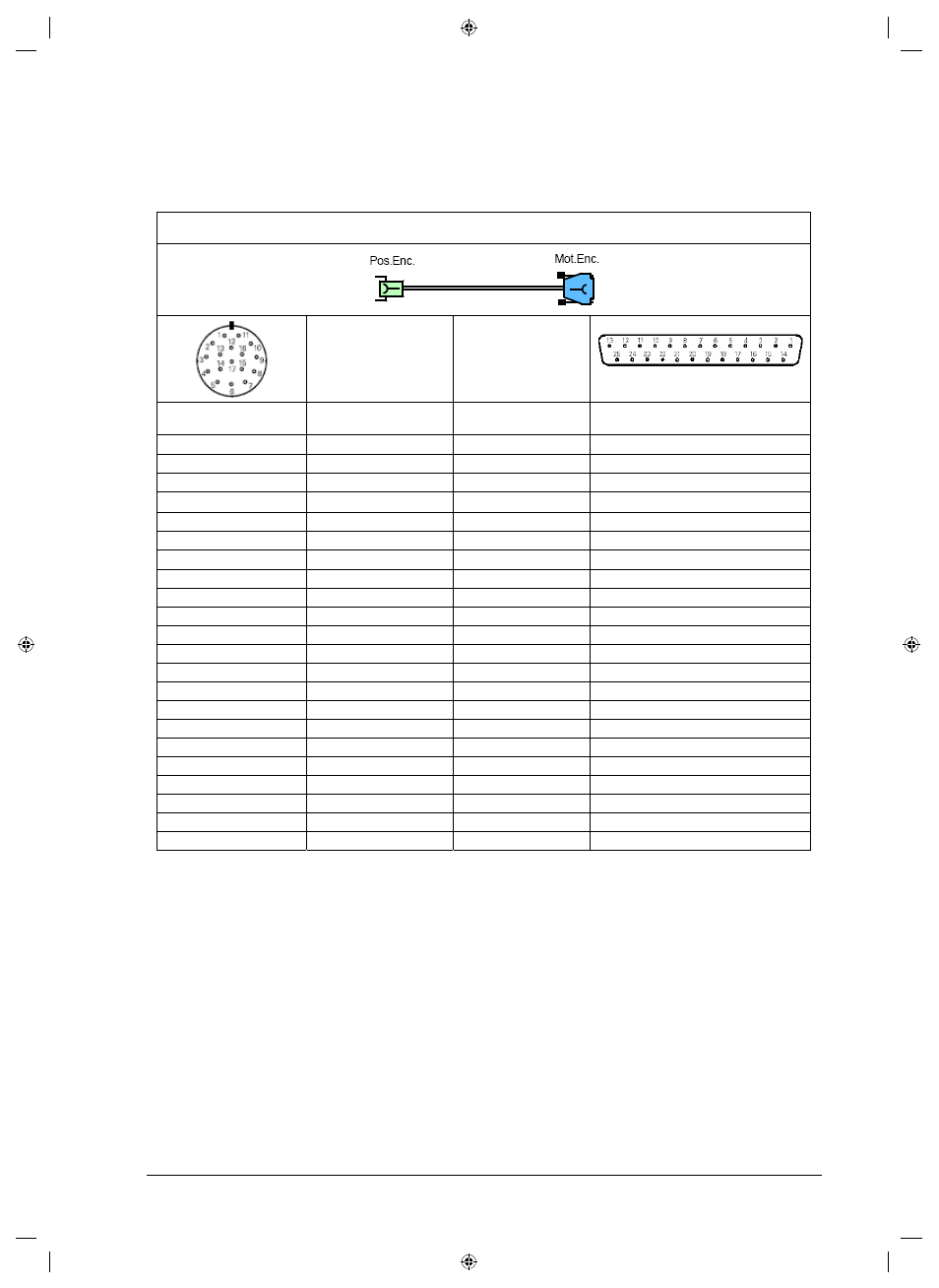

9.18 Câble adaptateur 17/25 plots; TNC avec connecteur Sub-D 25 plots
(Pos.Enc./Mot.Enc. 1 Vcc/ZnZ1)
Câble adaptateur ID 511 886-xx
Signal Couleur
Prise 17 plots Prise Sub-D 25 plots
PIN 1 5 V palpeur (U
P
) bleu PIN 14
PIN 2 R- noir PIN 18
PIN 3 R+ rouge PIN 17
PIN 4 0 V palpeur (U
N
) blanc PIN 16
PIN 5 Temp+ jaune PIN 13
PIN 6 Temp- violet PIN 25
PIN 7 U
P
brun/vert PIN 1
PIN 8 D- rose PIN 22
PIN 9 D+ gris PIN 21
PIN 10 0 V blanc/vert PIN 2
PIN 11 blindage interne PIN 8
PIN 12 B+ bleu/noir PIN 6
PIN 13 B- rouge/noir PIN 7
PIN 14 C+ vert PIN 19
PIN 15 A+ vert/noir PIN 3
PIN 16 A- jaune/noir PIN 4
PIN 17 C- brun PIN 20
boîtier de la prise blindage externe boîtier de la prise
libre PIN 9
libre PIN 10
libre PIN 11
libre PIN 12
