60 5 Mesure avec le PWM 9

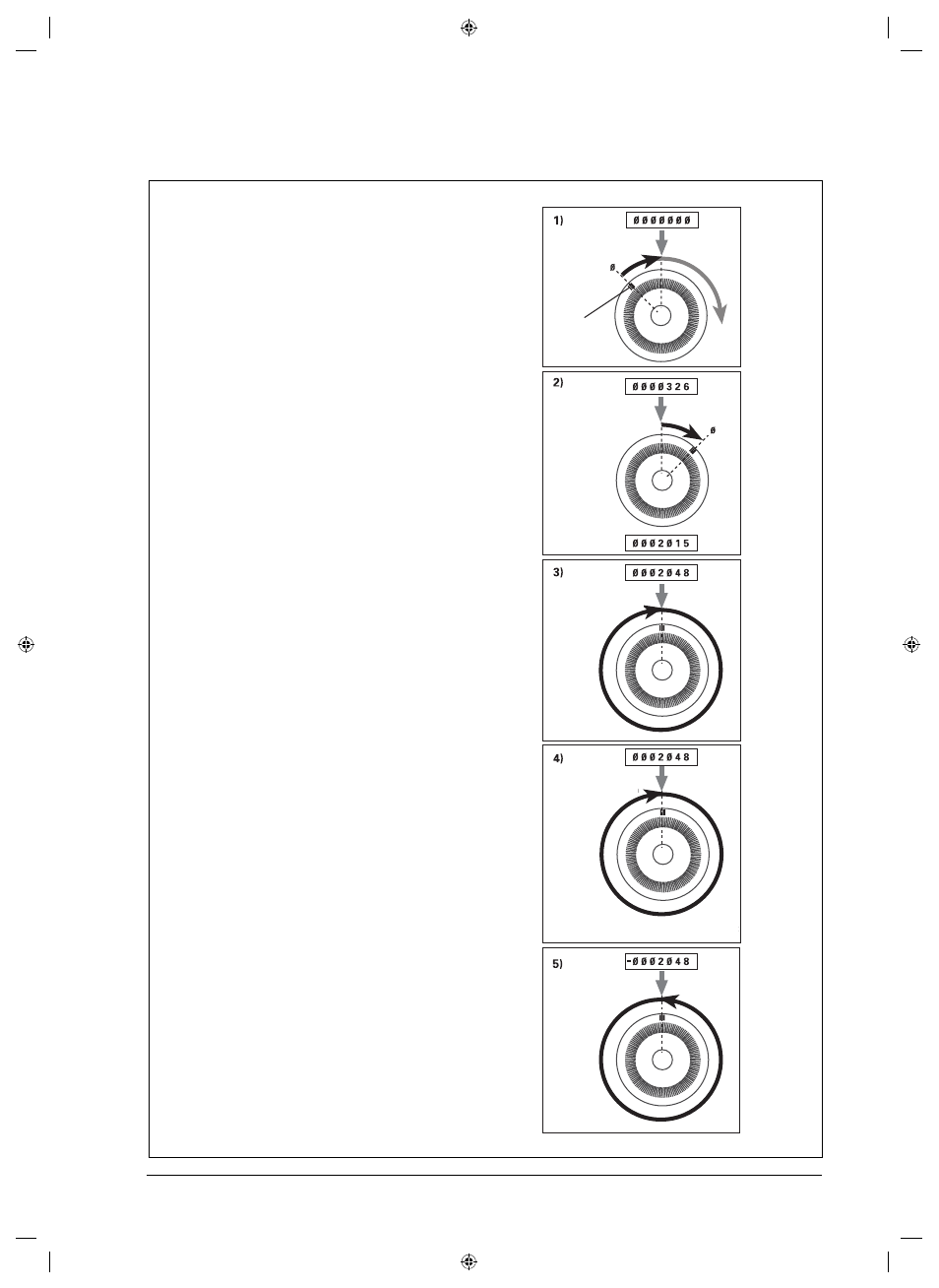

Exemple 1: Capteur rotatif avec 2048 traits par tour
1)
- Activer CALCULER NB IMPULSIONS (softkey)
- Le compteur remet l'affichage à 0 (reset)
- Le compteur „attend“ la marque de référence
Remarque:
Abréviation pour marque de référence: RM!
2)
à RM, le compteur démarre et compte jusqu’à la RM
„suivante“.
3)
Le compteur stoppe à RM et affiche le nombre de traits
qu'il a compté.
Remarque:
Le nombre affiché par le compteur doit correspondre au
nombre de traits de l'étiquette signalétique du capteur
rotatif! Si tel n'est pas le cas, la fonction RM du système
de mesure est défectueuse.
4)
L'affichage du compteur est „gelé“ jusqu’à la RM
suivante (durée minimale d'affichage environ 0,5 seconde).
Après un cycle à vide, le compteur entame un nouveau
calcul du nombre d'impulsions. (reset du compteur et
démarrage à RM, puis dito point 2)
Remarque:
Pendant la durée de l'affichage (0,5 sec.) aucun nombre
d'impulsions n'est calculé (cycle à vide). A vitesses de
rotation élevées, il peut y avoir plusieurs tours.
5)
Une inversion du sens de rotation change le signe.
Remarque:
En MODE PWT, le compteur est remis à 0 à chaque RM
(reset)! Il redémarre à chaque RM.
Si le message d'erreur FREQU > s'affiche, la fréquence
de balayage a été dépassée et le résultat du contrôle est
sans valeur (cf. “Curseurs PWT graphiques pour la largeur
et la position du signal de référence” à la page 18
2).
Marque de
référence
RM
1ère rotation
2ème rotation
Redémarrage du compteur seulement à
l’issue de la deuxième rotation
