Manuel d’utilisation PWM 9 HEIDENHAIN 87

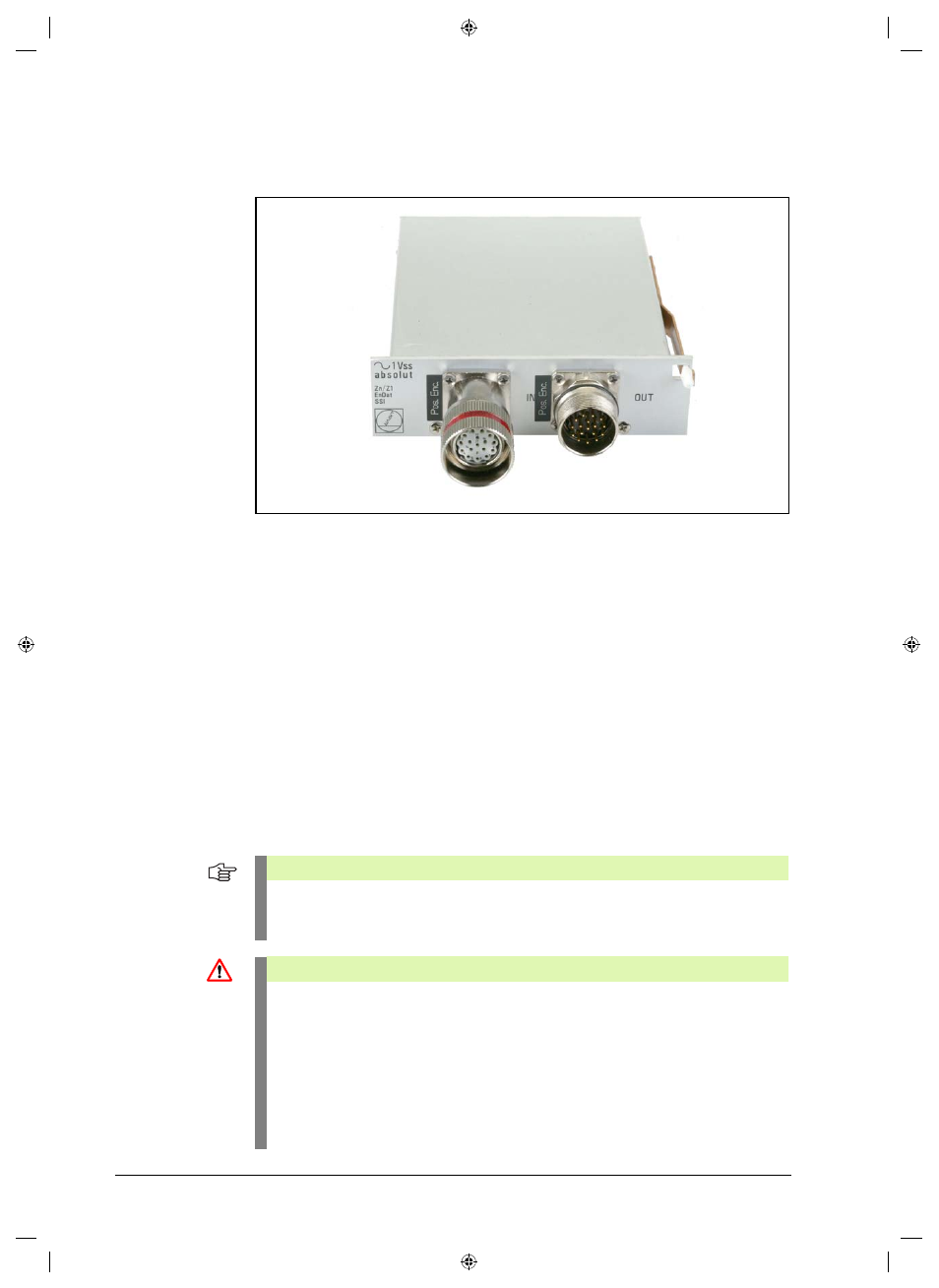

5.5 Mesure avec la platine d'interface multi-fonctions 1 Vcc, absolue, Zn/Z1, EnDat, SSI
Généralités
La platine d'interface 1 Vcc est prévue pour contrôler les interfaces suivantes des systèmes de
mesure:
„ Signaux de sortie Zn/Z1, 1 Vcc (systèmes de mesure avec commutation sinus)
„ EnDat avec signaux de sortie 1 Vcc
„ SSI avec signaux de sortie 1 Vcc
„ SSI programmable avec signaux de sortie 1 Vcc
La platine d'interface est équipée d'embases 17 plots HEIDENHAIN.
L'interface pour systèmes de mesure désirée est sélectionnée à l'aide du paramètre P9 en
MODE EXPERT PWM ou bien lors du message de mise sous tension.
5.5.1 Systèmes de mesure avec piste Zn/Z1 et interface 1 Vcc
Ex. ERN 1185, ERN 1387 (avec signaux de commutation)
Grâce à la carte d'interface, il est possible de commuter entre les deux pistes des signaux de
sortie (signal incrémental AB, signal de commutation CD). En boucle, les signaux des systèmes
de mesure peuvent être commutés sur un oscilloscope au moyen du PWM.
Le contrôle des signaux de sortie A, B, R (signaux incrémentaux et marque de référence) et CD
(signal de commutation) s'effectue de la même manière que celui d'une interface 1 Vcc.
Id.-Nr. 312186-02
Remarque
Le compteur universel PWM ne fonctionne qu'à partir d'une fréquence d'entrée de 20 Hz.
Lors du contrôle du signal de commutation CD, la fréquence d'entrée de 20 Hz n'est atteinte
qu'à une vitesse de rotation de 1200 tours/min. (signal CD = 1 période de signal par tour).
Danger
Ne pas dépasser la vitesse de rotation max. adm. mécaniquement sur les capteurs rotatifs!
Attention!
Compte tenu des différentes configurations de câblage, tenir compte impérativement
du chapitre «Vue d’ensemble des câbles adaptateurs» à la page 99!
Pour que les systèmes de mesure dotés de câblages différents puissent être contrôlés avec
le PWM, on dispose d'un câble adaptateur qui peut être raccordé directement sur le
connecteur de platine situé sur la platine du capteur rotatif (cf. “Vue d'ensemble des câbles
adaptateurs” à la page 99).
