Manuel d’utilisation PWM 9 HEIDENHAIN

23

4

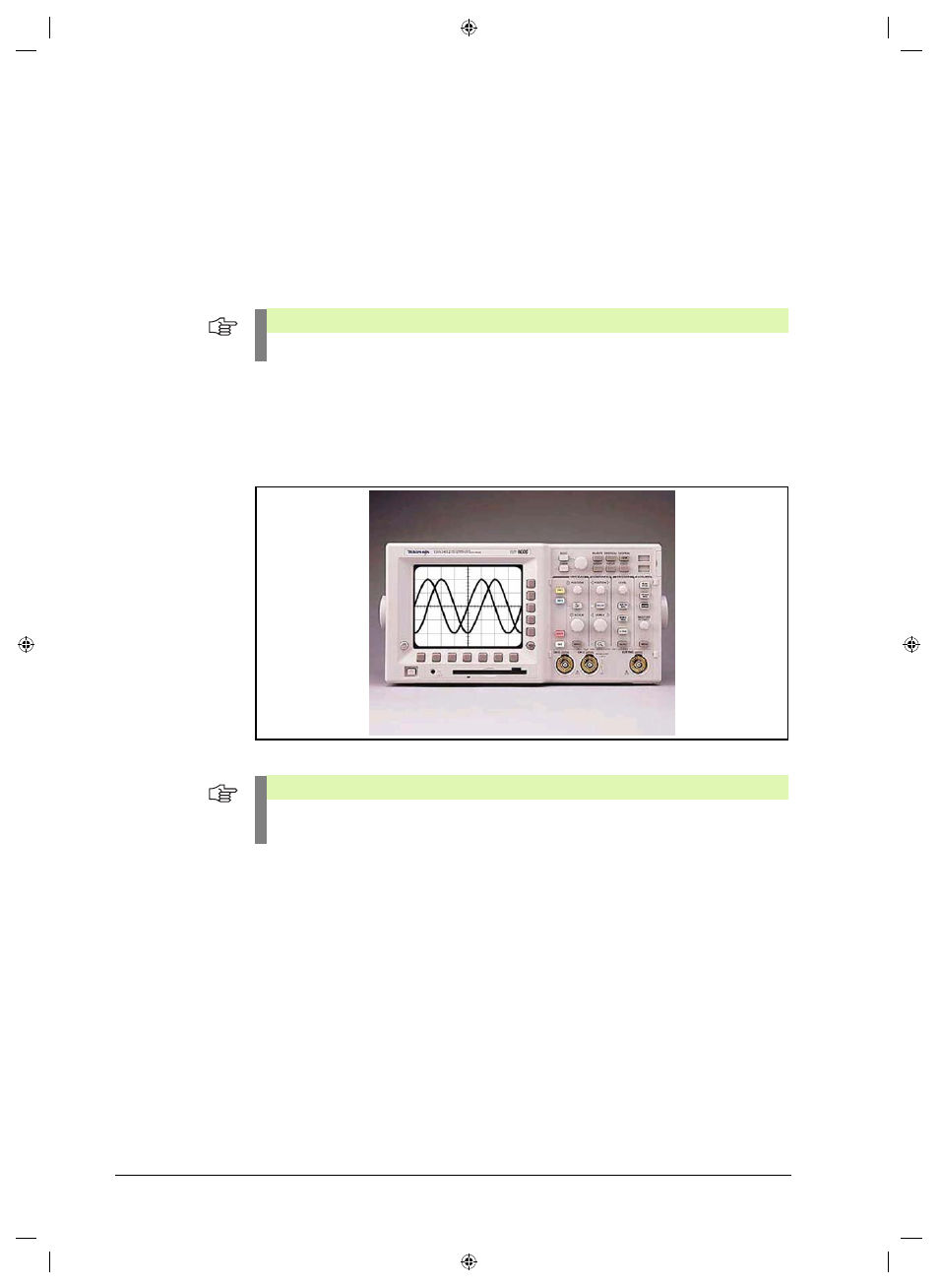

Réglages de base de l'oscilloscope

4.1

Conditions requises pour l'oscilloscope

„

Oscilloscope à mémoire analogique ou digitale (DSO) et à 2 canaux

„

Mode Chopper

„

Déclenchement automatique et manuel

4.2

Interfaces analogiques 1 Vcc et 11 µAcc

4.2.1 Mesure du signal incrémental

Déflexion verticale
(sensibilité
de tension)

„

Commuter les canaux A et B en mode Chopper (CHOP)

„

Régler le coefficient de déflexion (sensibilité) des canaux A et B
avec système de mesure 11 µAcc: 0,5 V/DIV
avec système de mesure 1 Vcc: 0,2 V/DIV

Déflexion
horizontale
(réglage de durée)

„

Régler le coefficient de durée (base de durée) sur 0,5 ms/DIV

Déclenchement

„

Déclenchement automatique (AUTO)

„

Déclenchement sur canal A

„

Déclenchement sur le flanc positif

Remarque

La mesure de renfort à l'aide d'un oscilloscope est conseillée!

Remarque

La désignation des éléments de commande de l'oscilloscope n'est pas standard et peut
varier sur votre appareil!
