Manuel d’utilisation PWM 9 HEIDENHAIN 119

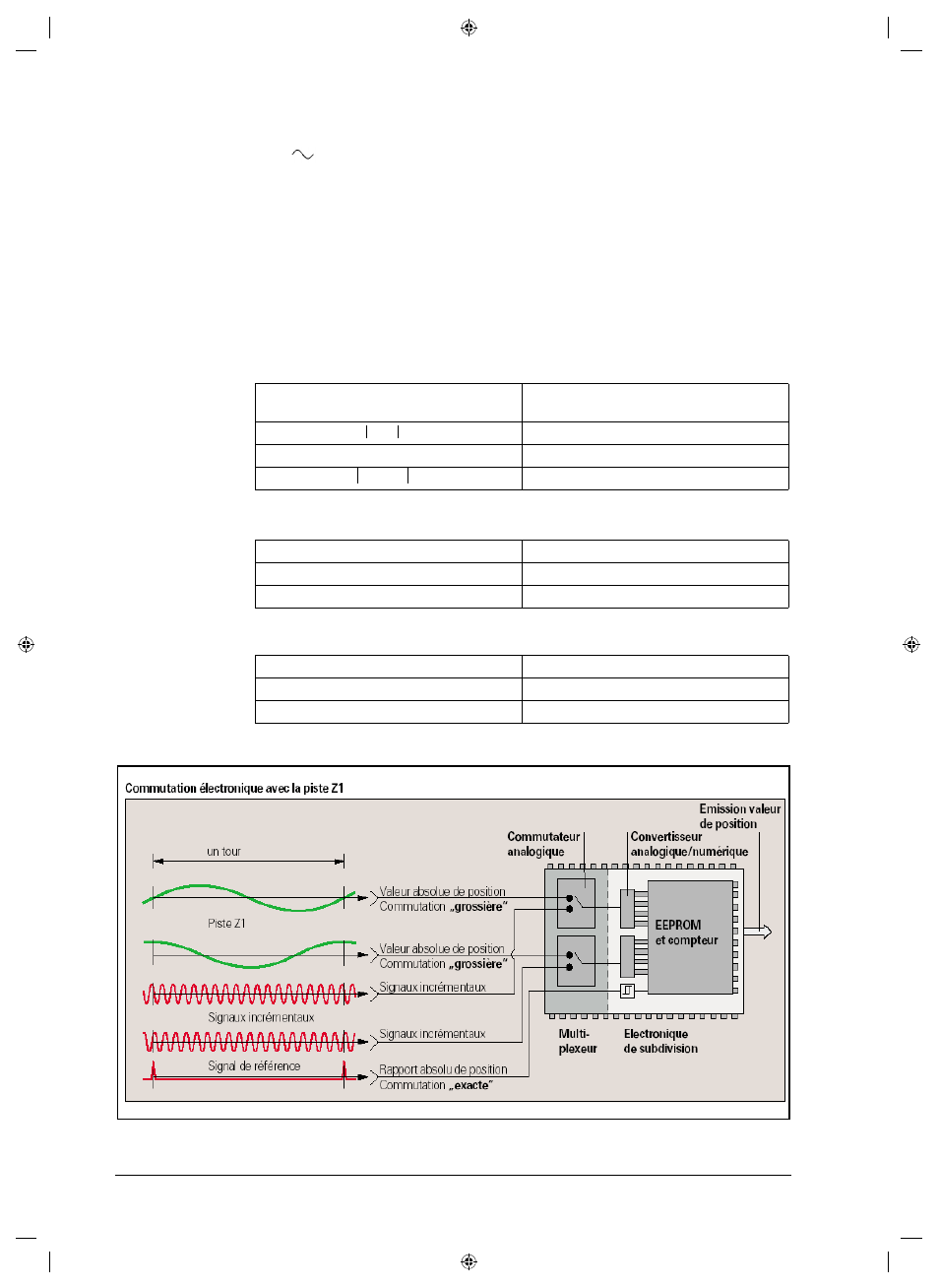

8.1.3 Signaux incrémentaux 1Vcc avec signaux de commutation
Exemple de
systèmes de
mesure ERN 1085, ERN 1185, ERN 1387
Signaux de
commutation Les signaux de commutation C et D sont fournis par la piste connue sous le nom de piste Z1
et correspondent à une période sinus ou cosinus par tour. Leur amplitude classique est de 1 Vcc
(niveau de signal, cf. Signaux incrémentaux A et B). Le circuit conseillé à l'entrée de
l'électronique consécutive correspond à l'interface 1 Vcc.
Signaux
incrémentaux 2 signaux sinusoïdaux A et B
Signal de référence 1 ou plusieurs crêtes de signal R
Câble de liaison
Amplitude du signal M 0,75 à 1,2 Vcc
1 Vcc typ.
Ecart de symétrie /2M 0,05 TV
± 11,5°
Rapport de signal M
A
/ M
B
0,9 à 1,1
Angle de phase /2 90°
± 5° él.
P - N = ˆ
ϕ1 ϕ2
+
Partie utile G 0,2 à 1,1 V
Ecart de commutation E, F 100 mV min.
Passages à zéro K, L 180° ± 90° él.
Câble HEIDENHAIN blindé PUR [4(2 x 0,14 mm
2
) + (4 x 0,5 mm
2
)]
Longueur de câble 150 m max. avec capacité linéique 90 pF/m
Durée du signal 6 ns/m
