Manuel d’utilisation PWM 9 HEIDENHAIN 51

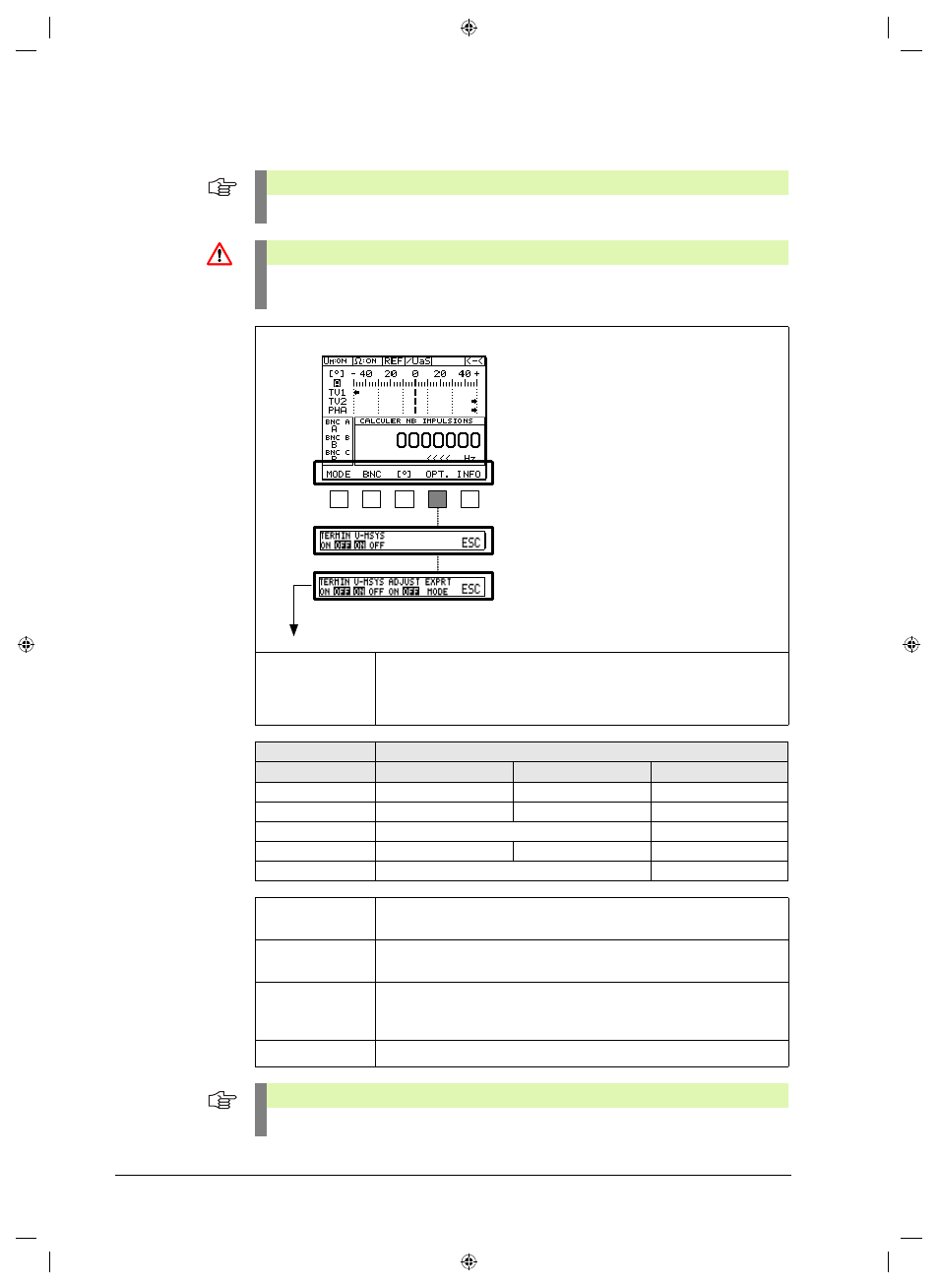

5.3.4 Description de la softkey OPT (options)
Remarque
Les réglages du PWM s'effectuent en mode Options.
Danger
Ne modifier ni la tension des systèmes de mesure U-MSYS ni la source d'alimentation
ADJUST tant que le PWM fonctionne avec boucle d'asservissement de position active!
TERMIN
ON OFF Les résistances de charge pour les signaux de balayage (uniquement
avec platine d'interface TTL, HTL ou 1 Vcc) peuvent être activées (ON)
ou désactivées (OFF). Le réglage en cours est mémorisé dans le PWM
et rechargé après une coupure d'alimentation!
Platine d'interface Résistance de charge [ Ω]
0 V +U système de mesure commutable
TTL 91 215 oui
HTL 1200 1200 oui
1 Vcc 121 oui
11 µAcc - - -
absolu/1 Vcc 121 (Zn), 1000 (Z1) non
U-MSYS
ON OFF La tension de fonctionnement du système de mesure peut être activée
(ON) ou désactivée (OFF).
ADJUST
ON OFF Affichage seulement si le MODE EXPERT est activé et si le paramètre
P2 (U système de mesure) „EXTERNE“ est sélectionné.
EXPRT
MODE Affichage seulement si le MODE EXPERT est activé
cf. “Activer le MODE EXPERT” à la page 98 et “MODE EXPERT” à la
page 71.
ESC Ferme „Options“
Mögliche Funktionen:
Softkeyleiste ohne aktivierten EXPERT-M ODE
Softkeyleiste mit aktiviertem EXPERT-MODE
ƒ Aktivieren der Options-Softkeyleiste Activation de la barre de softkeys des options
Fonctions possibles:
Barre de softkeys sans MODE EXPERT activé
Barre de softkeys avec MODE EXPERT activé
Remarque
La représentation en vidéo inverse affiche le mode actif.
