70 5 Mesure avec le PWM 9

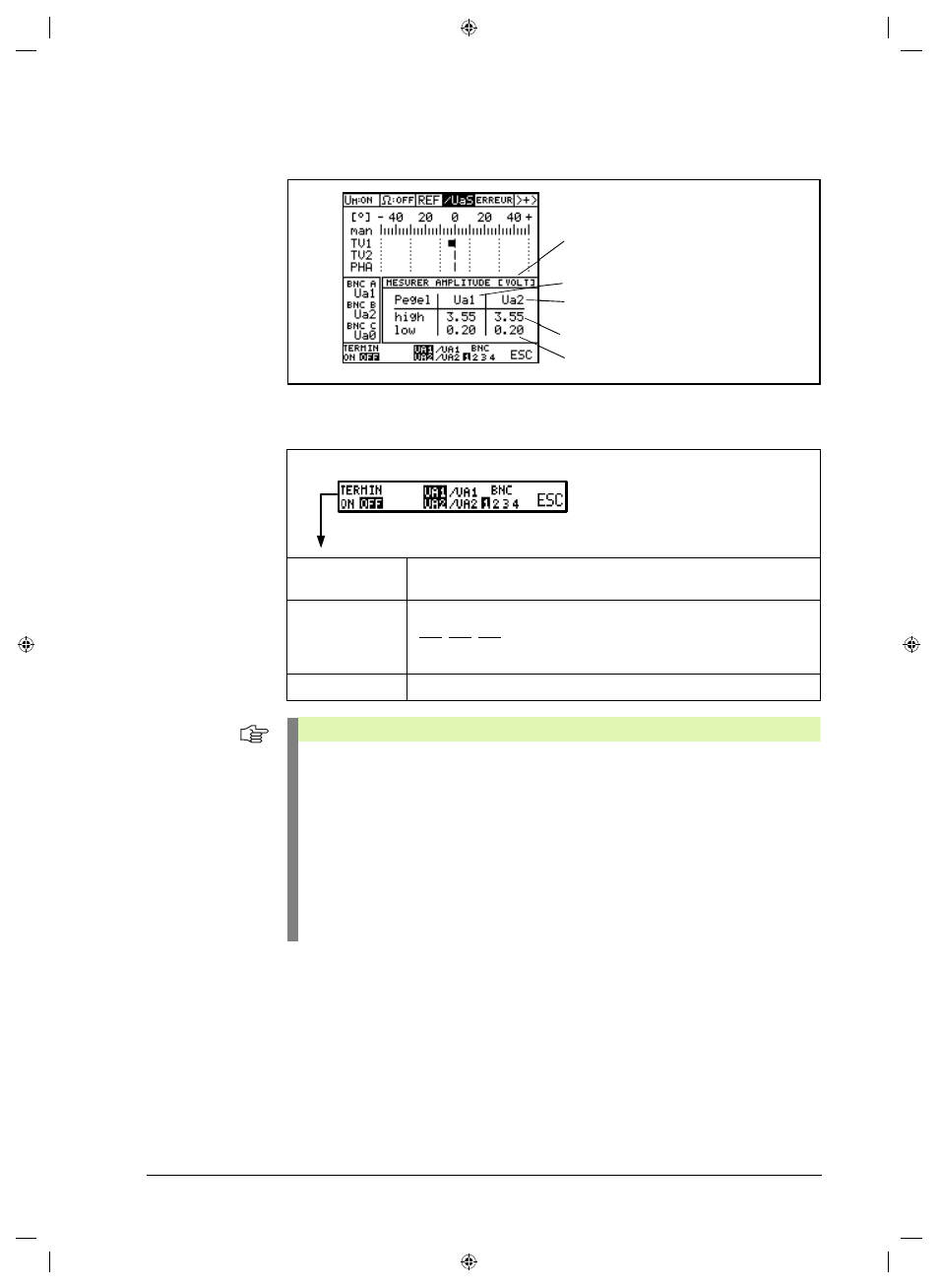

Mesure de l'amplitude du signal avec platine d'interface TTL ou HTL
Dans la barre de softkeys correspondante, on dispose des paramétrages suivants: :
TERMIN
ON OFF Activation ou désactivation des résistances de charge (charge définie
des signaux rectangulaires). Affichage en vidéo inverse activé
UA1 /UA1
UA2 /UA2 Possibilité de commutation vers les signaux inverses
(Certains systèmes de mesure HTL n'utilisent pas de signaux inverses
(Ua1, Ua2, Ua0).
Pour les signaux inverses, on a alors l'affichage „ - - - - „.)
ESC Quitter la mesure d'amplitude du signal
Das Messergebnis wird in V dargestellt.
Inkrementalsignal 1
Inkrementalsignal 2
High-Pegel einer Signalamplitude in Volt
Low-Pegel einer Signalamplitude in Volt
Le résultat de la mesure est affiché en V
Signal incrémental 1
Signal incrémental 2
Niveau High d’une amplitude de signal en V
Niveau Low d’une amplitude de signal en V
Remarque
Quand les résistances de charge doivent-elles être activées?
Configuration des interfaces rectangulaires (TTL/HTL):
„ON“
Configuration par défaut: Les résistances de charge restent activées avec ou
sans électronique consécutive.
„OFF“ Désactivable aux fins de test (réduction du courant pilote de l’électronique
consécutive; non nécessaire pour contrôles standard).
Configuration avec interfaces 1Vcc:
„ON“
Configuration par défaut. Les résistances de charge restent activées avec ou
sans électronique consécutive.
„OFF“ Les résistances de charge ne sont désactivées que si l‘on utilise le câble
adaptateur Id.Nr. 324556-01 (ne fait plus partie de la fourniture; a été remplacé par
la platine d'interface absolue / 1Vcc Id.Nr. 312186-02)!
