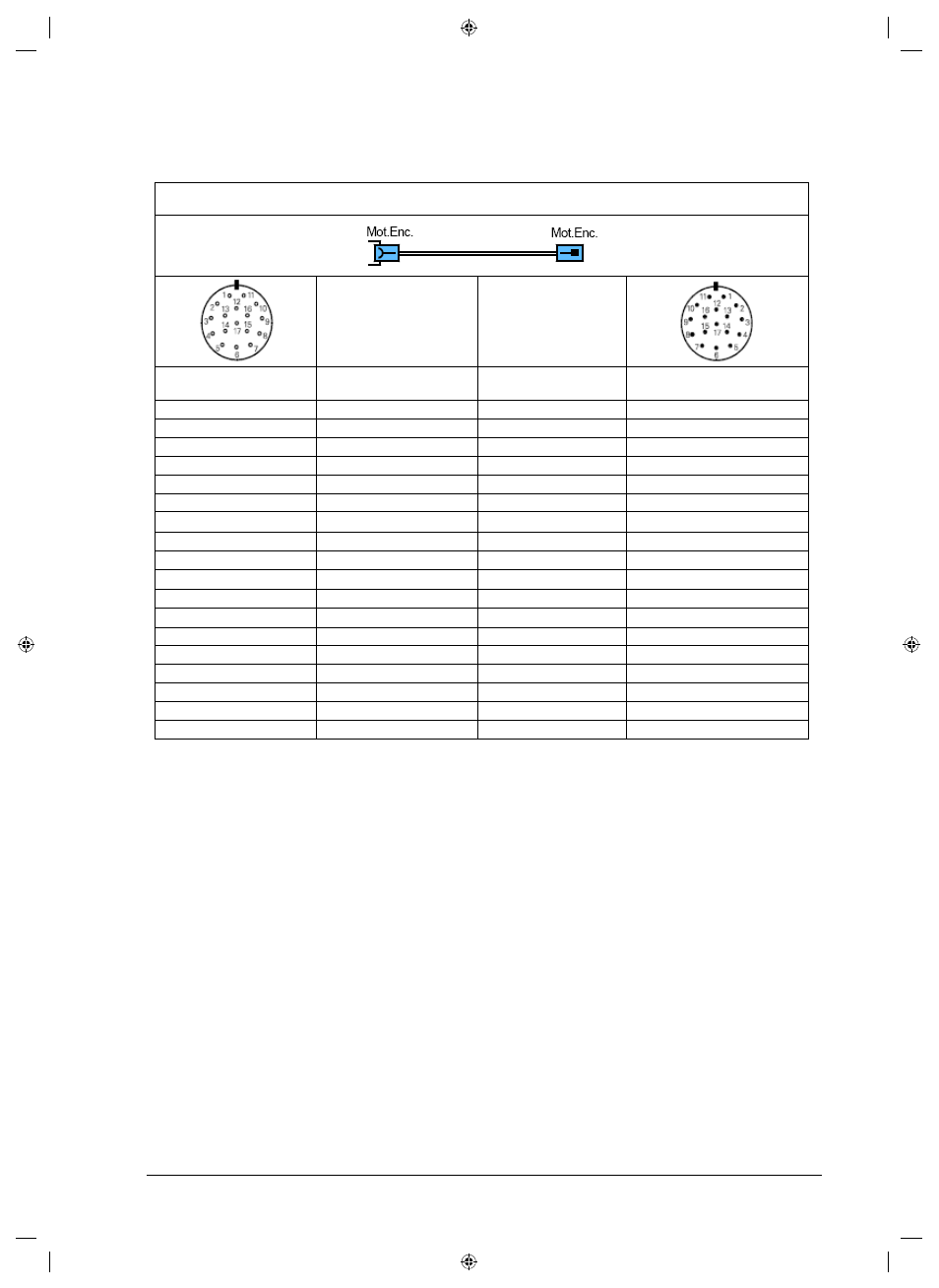

154 9 Distributions des raccordements
9.12 Câble adaptateur 17/17 plots; PWM vers moteur (Mot.Enc.EnDat)
Câble adaptateur ID 340 302-xx
Signal Couleur
Prise 17 plots
femelle
Prise d'accouplement
17 plots mâle
PIN 1 A+ vert/noir PIN 1
PIN 2 A- jaune/noir PIN 2
PIN 3 DATA+ rouge PIN 3
PIN 4 libre – PIN 4
PIN 5 CLOCK+ vert PIN 5
PIN 6 libre – PIN 6
PIN 7 0V (U
N
) blanc/vert PIN 7
PIN 8 Temp+ jaune PIN 8
PIN 9 Temp- violet PIN 9
PIN 10 +V (U
P
) brun/vert PIN 10
PIN 11 B+ bleu/noir PIN 11
PIN 12 B- rouge/noir PIN 12
PIN 13 DATA- noir PIN 13
PIN 14 CLOCK- brun PIN 14
PIN 15 0V palpeur blanc PIN 15
PIN 16 +V palpeur bleu PIN 16
PIN 17 blindage interne (0V) – PIN 17
boîtier de la prise blindage externe blindage externe boîtier de la prise
