Manuel d’utilisation PWM 9 HEIDENHAIN 31

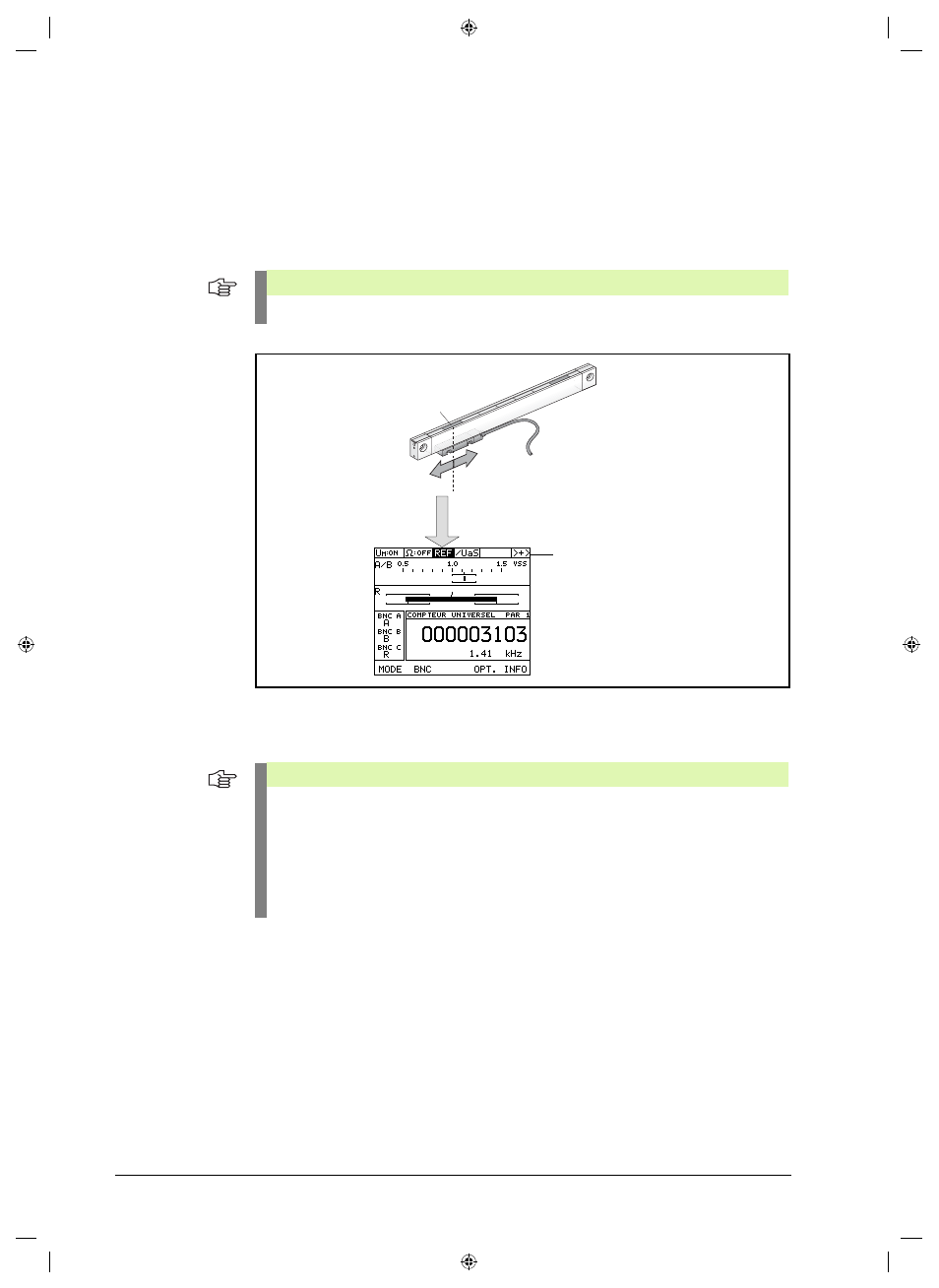

5.1.3 Vérifier le signal de la marque de référence en MODE PWT
Le MODE PWT permet de juger de la qualité du signal de la marque de référence.
On mesure la largeur et la position du signal de la marque de référence.
* Le signal de la marque de référence correspond à une impulsion électrique très brève et
il est affiché plus longuement (~ 1 sec.)!
Remarque
La marque de référence (= RM) ne peut subir qu'une mesure dynamique!
RM
REF-Anzeige *
Verfahrrichtung
(+ = Zähler zählt positiv)
Affichage REF*
Sens du déplacement
(+ = comptage positif)
Remarque
L'affichage REF dans l'affichage d'état ne dévoile pas que le signal de la marque de
référence se trouve à l'intérieur de la plage de tolérance prescrite.
L'affichage REF sert à „rechercher“ les marques de référence des systèmes de mesure.
Pour mesurer le signal de la marque de référence, si vous utilisez parallèlement un
oscilloscope (conseillé!), consultez les réglages au chapitre “Mesure du signal de la marque
de référence” à la page 24!
