40 5 Mesure avec le PWM 9
5.2.5 Mesure: Plusieurs marques de référence
Remarque
Pour effectuer la mesure, déplacer la règle de mesure ou la tête captrice seulement dans un
sens. Lorsque la règle ou la tête captrice est à l'arrêt, il est possible que vous découvriez le
message „DIRECTION INCORRECTE“. On peut ignorer ce message si un arrêt absolu sans
modification de sens est pratiquement impossible lors d’un déplacement manuel.
Mehrere Referenzmarken
Grundabstand ermitteln
Hinweis
Diese Funktion ist nur am Beginn des
Justagevorgangs erforderlich.
Ermittelter Wert für den Grundabstand
Messbereich durchfahren
Am Messende STOPP REF betätigen
Abgleich empfohlen
(im Toleranzbereich)
Abgleich nicht möglich
Meldung des PWT-Mode (4 Möglichkeiten):
Abgleich erforderlich
Alle Referenzmarken
optimal
1. Grundabstand ermittlen:
Dazu müssen Sie den Maßstab /
Abtastkopf in eine Richtung über
5 Referenzmarken bewegen, damit ein
Wert für den Grundabstand ermittelt
und angezeigt wird.
2. Zum Messanfang fahren.
3. START REF betätigen.
4. Messbereich durchfahren.
5. Bei Erreichen des Messendes:
STOPP REF betätigen.
6. Meldung des PWT-Modes
7. Fortführung des Vorgangs ist von der
Meldung des PWT-Modes abhängig.
1. Zum Messanfang fahren
2.
Start Ref betätigen

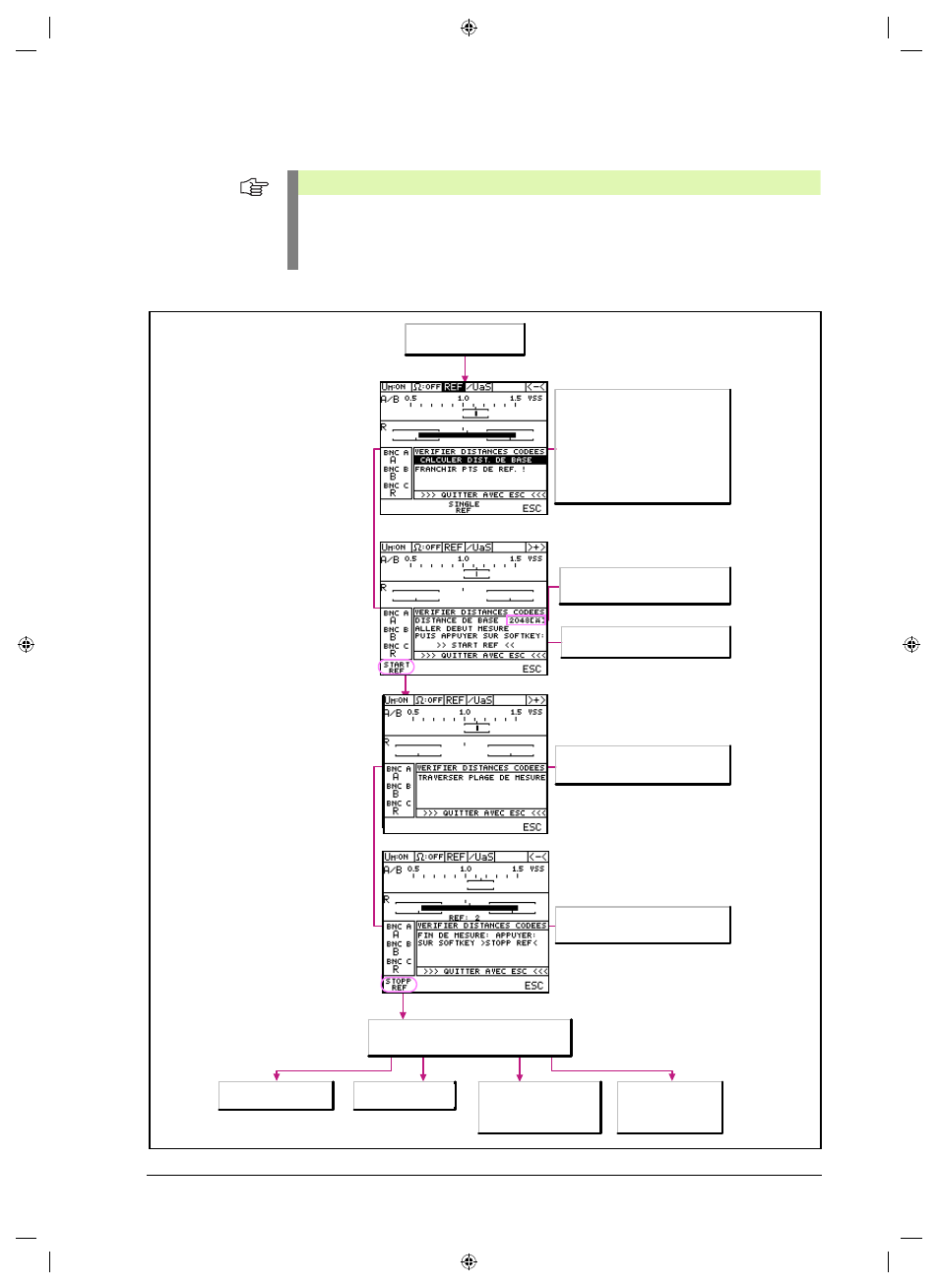

Plusieurs marques
de référence
Calculer la distance de base
Cette fonction est nécessaire
uniquement au début de la
procédure de mesure
Valeur calculée pour
la distance de base
Aller au début de la mesure
Appuyer sur
START REF
Parcourir la
plage de mesure
A la fin de la mesure,
appuyer sur
STOP REF
Message du mode PWT
(4 possibilités)
Alignement impossible Alignement nécessaire Alignement conseillé
(dans la plage
de tolérance)
Toutes marques
de référence
OK
1. Calculer la distance de base:
Pour cela, vous devez déplacer la
règle de mesure/tête captrice dans un
sens et sur 5 marques de référence pour
qu’une valeur puisse être calculée et
affichée pour la distance de base.
2. Se déplacer au début de la mesure.
3. Valider START REF.
4. Parcourir la plage de mesure.
5. A l’issue de la mesure, appuyer
sur STOP REF.
6. Message du mode PWT.
7. La poursuite de la procédure dépend
du message du mode PWT.
Valeur calculée pour
la distance de base
Remarque
