Manuel d’utilisation PWM 9 HEIDENHAIN

43

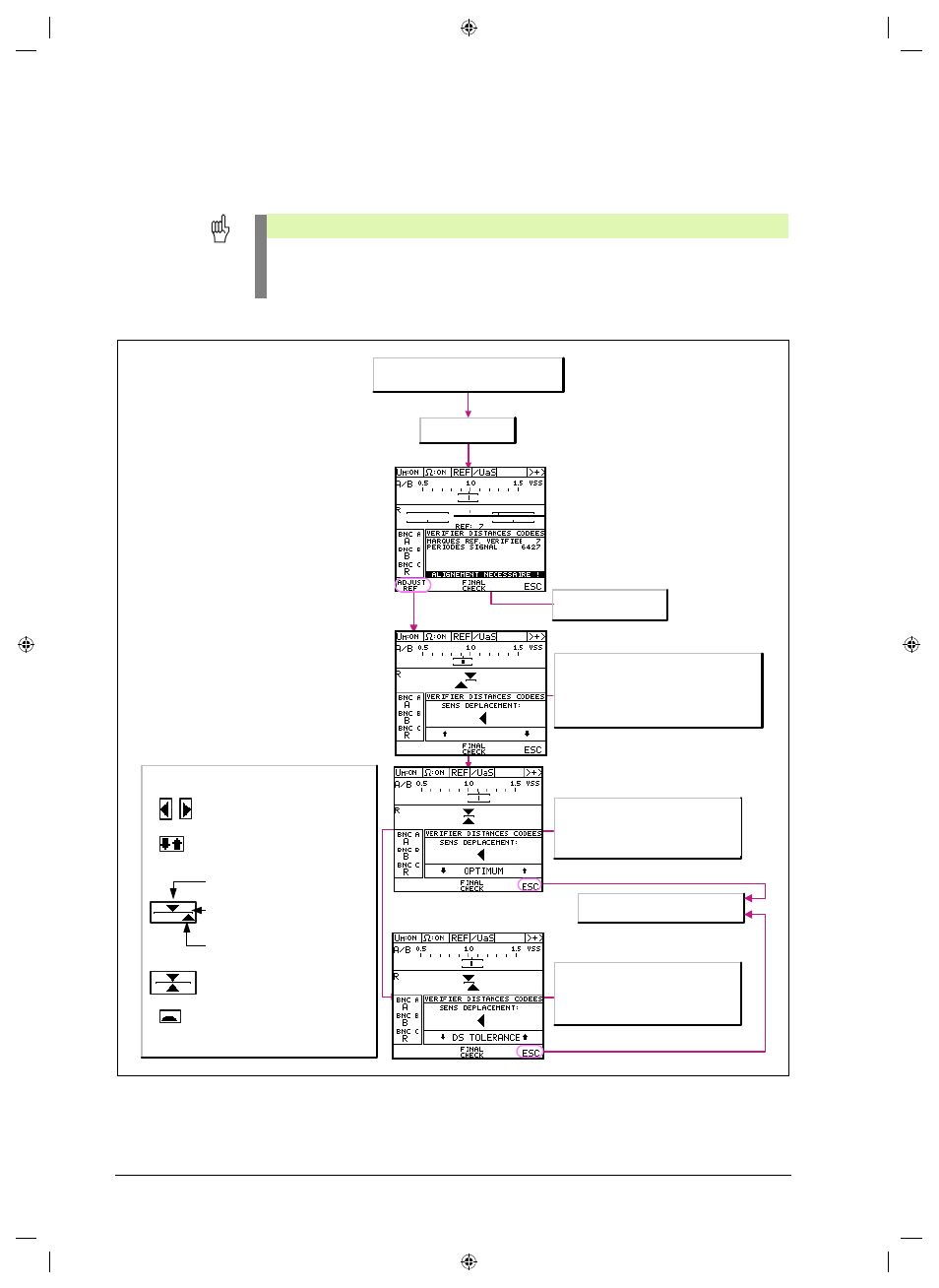

Message:
Alignement
nécessaire

A réception de ce message, il convient d'effectuer un réglage précis de la règle de mesure/
de la tête captrice.

Attention

Lors du réglage précis de la règle de mesure / de la tête captrice, il se peut qu'une influence
s'exerce sur le réglage de base ou que celui-ci soit modifié. Dans ce cas, vous devez
exécuter une nouvelle fois la totalité de la mesure.

Legende:

Verfahrrichtung

Drehrichtung des Abtastkopfes

feste Marke

zur Verfügung stehende Toleranz

Anzeige der Referenzmarken-Toleranz

Keine Messung der Referenzmarke bei
Bewegung entgegen der Messrichtung
(Rückfahrt).

Optimaler Abgleich

Für Endkontrolle Vorgang wiederholen

ADJUST REF

betätigen

Maßstab / Abtastkopf über die Referenzmarke
fahren.
Maßstab / Abtastkopf verfahren.

Angezeigte Verfahrrichtung beachten!

Verfahrrichtung nach Bedarf ändern, bis
Drehrichtungspfeile erscheinen.
Maßstab / Abtastkopf drehen.

Wenn Meldung

OPTIMAL

nicht erscheint:

1. Verfahrrichtung nach Bedarf ändern.
2. Maßstab / Abtastkopf drehen, bis Meldung

IN TOLERANZ

oder

OPTIMAL

erscheint.

Meldung des PWT-Mode (4 Möglichkeiten):

Abgleich erforderlich

1. ADJUST REF betätigen.

2. Verfahren Sie mit dem Maßstab /
Abtastkopf in angezeigter Verfahr-
richtung bis die Anzeige der Verfahr-
richtung wechselt.

Hinweis: Beachten Sie unbedingt die
angegebene Verfahrrichtung.

3. Ändern Sie die Verfahrrichtung nach
Anzeige, bis die Drehrichtungspfeile
erscheinen.

4. In Abhängigkeit der Meldung den
Maßstab / Abtastkopf drehen.

5. Verfahren Sie mit dem Maßstab /
Abtastkopf in angezeigter Verfahr-
richtung um die Messung zu
aktualisieren.

6. Erscheint Meldung "optimal" nicht,
müssen Sie die Schritte 3. - 5. so
lange wiederholen, bis die Meldung
"in Toleranz" oder "optimal"
erscheint.

7. ESC betätigen.

8. Endkontrolle

Message du mode PWT

(4 possibilités)

Appuyer sur

ADJUST REF

Franchir la marque de référence
en déplaçant la règle de mesure/

Faire attention au sens de déplacement
affiché!

tête captrice

Modifier le sens du déplacement en fonc-
tion du besoin jusqu’à ce que les flêches
de sens de déplacement s’affichent.
Faire pivoter la règle de mesure/
tête captrice.

Pour le contrôle final, répéter
la procédure.

1. Modifier évtl. les sens de déplacement
2. Faire pivoter la règle/tête jusqu’à ce que

le message

DANS TOLERANCE

ou

OPTIMAL

s’affiche.

Si le message

OPTIMAL

ne s’affiche pas:

Alignement
nécessaire

1. Appuyer sur ADJUST REF.

2. Déplacer la règle de mesure/tête captrice

dans le sens de déplacement indiqué
jusqu’à ce que l’affichage du sens de
déplacement change.
Remarque: Vous devez faire attention
au sens indiqué pour le déplacement.

3. Si nécessaire, modifier le sens du

déplacement jusqu’à ce que les flèches
de sens de déplacement s’affichent.

4. En fonction du message, faire

pivoter la règle de mesure/tête
captrice.

5. Déplacer la règle de mesure/tête

captrice dans le sens de déplacement
affiché afin d’actualiser la mesure.

6. Si le message «optimal» ne s’affiche

pas, vous devez répéter les étapes
3 à 5 jusqu’à ce que le message «dans
tolérance» ou «optimal» apparaisse.

7. Appuyer sur ESC.

8. Contrôle final

Sens de rotation de la tête captrice

Marque fixe

Tolérance disponible

Affichage de tolérance pour la
marque de référence

Alignement optimal

Aucune mesure de la marque
de référence lors d’un déplacement
dans le sens opposé au sens de
la mesure (déplacement vers
l’arrière)

Légende

Sens de déplacement
