130 8 Description des interfaces
Fréquence d'horloge admissible en fonction de la longueur du câble
8.3.3 Série synchrone SSI programmable
La valeur absolue de position est transmise via les lignes de données (DATA), de manière
synchrone par rapport à une horloge (CLOCK) définie par la commande et ce, en commençant
par le „most significant bit“ (MSB). Le logiciel de programmation qui fait partie de la fourniture
permet de programmer toute une série de paramètres et de fonctions.
En complément des valeurs absolues de position, des signaux incrémentaux sinusoïdaux
d'amplitude 1 Vcc sont délivrés (description du signal cf. “Série synchrone SSI” à la page 129).
Le signal de perturbation indique les fonctions défectueuses, par exemple une rupture des fils
d'alimentation, une panne de la source lumineuse, etc.
Fonctions et paramètres programmables
La programmation s'effectue sur un PC au moyen du logiciel de programmation HEIDENHAIN.
Celui-ci permet également de contrôler les valeurs configurées. Certaines fonctions sans
répercussion sur la configuration de l'interface peuvent être aussi activées directement sur le
connecteur.

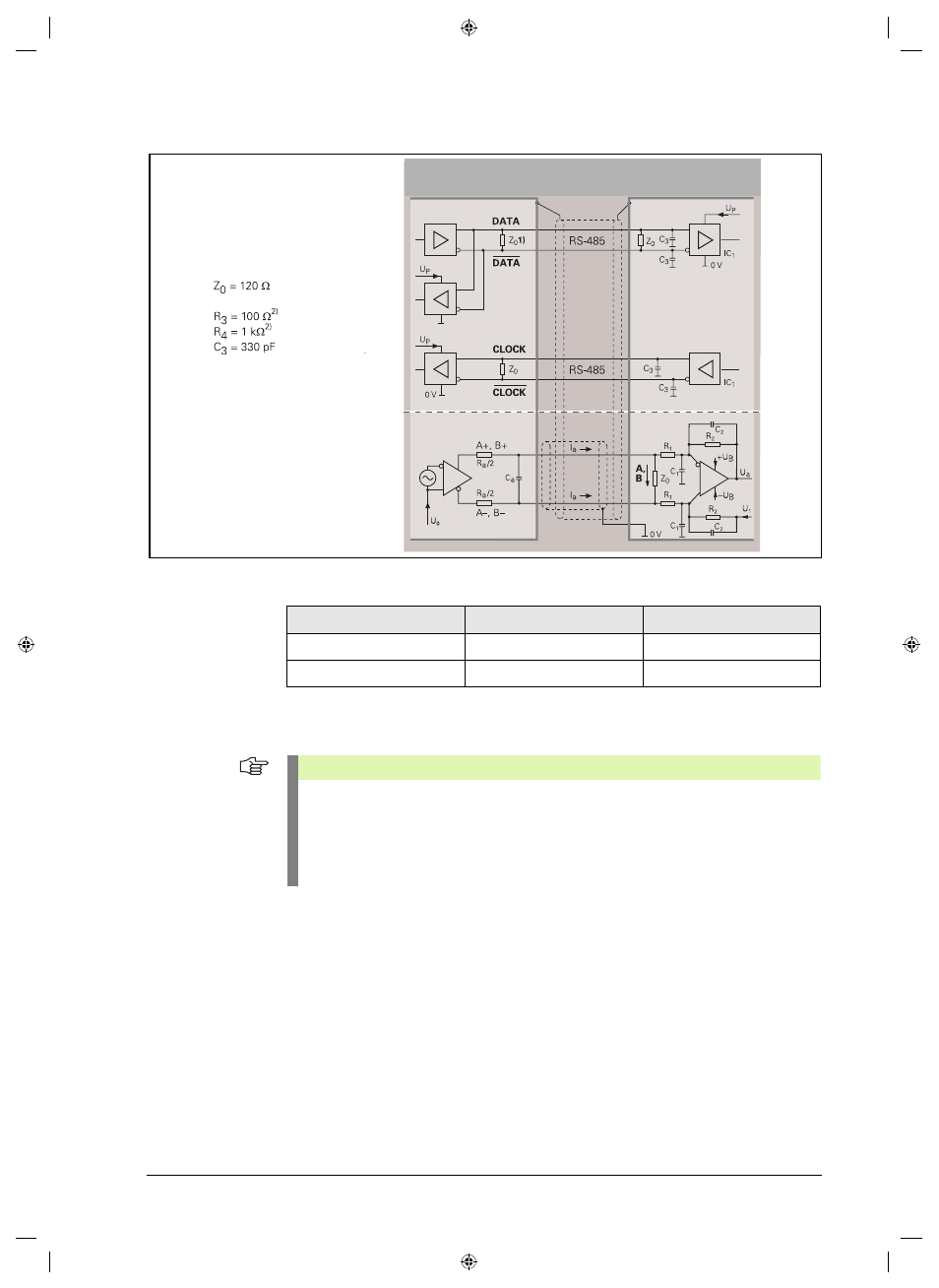

Système de mesure Electronique consécutive
Signaux codés
(pour améliorer l’antiparasitage)
Signaux incrémentaux
1) non disponibles avec tension
d’alimentation 10 à 30 V
2) en fonction de l’appareil
Longueur de câble Durée de cycle Fréquence d'horloge
50 m 1 à 10 µs 1000 kHz à 100 kHz
100 m 3,3 à 10 µs env. 300 kHz à 100 kHz
Remarque
Le PWM 9 permet de contrôler les signaux incrémentaux (cf. “Signaux incrémentaux 1 Vcc”
à la page 115).
Les signaux codés peuvent être retransmis à un oscilloscope via les sorties BNC (ceci n'est
possible qu'en bouclage – horloge-système nécessaire).
Pour contrôler et programmer l'interface EnDat, une carte PC enfichable IK 115 est
nécessaire!
