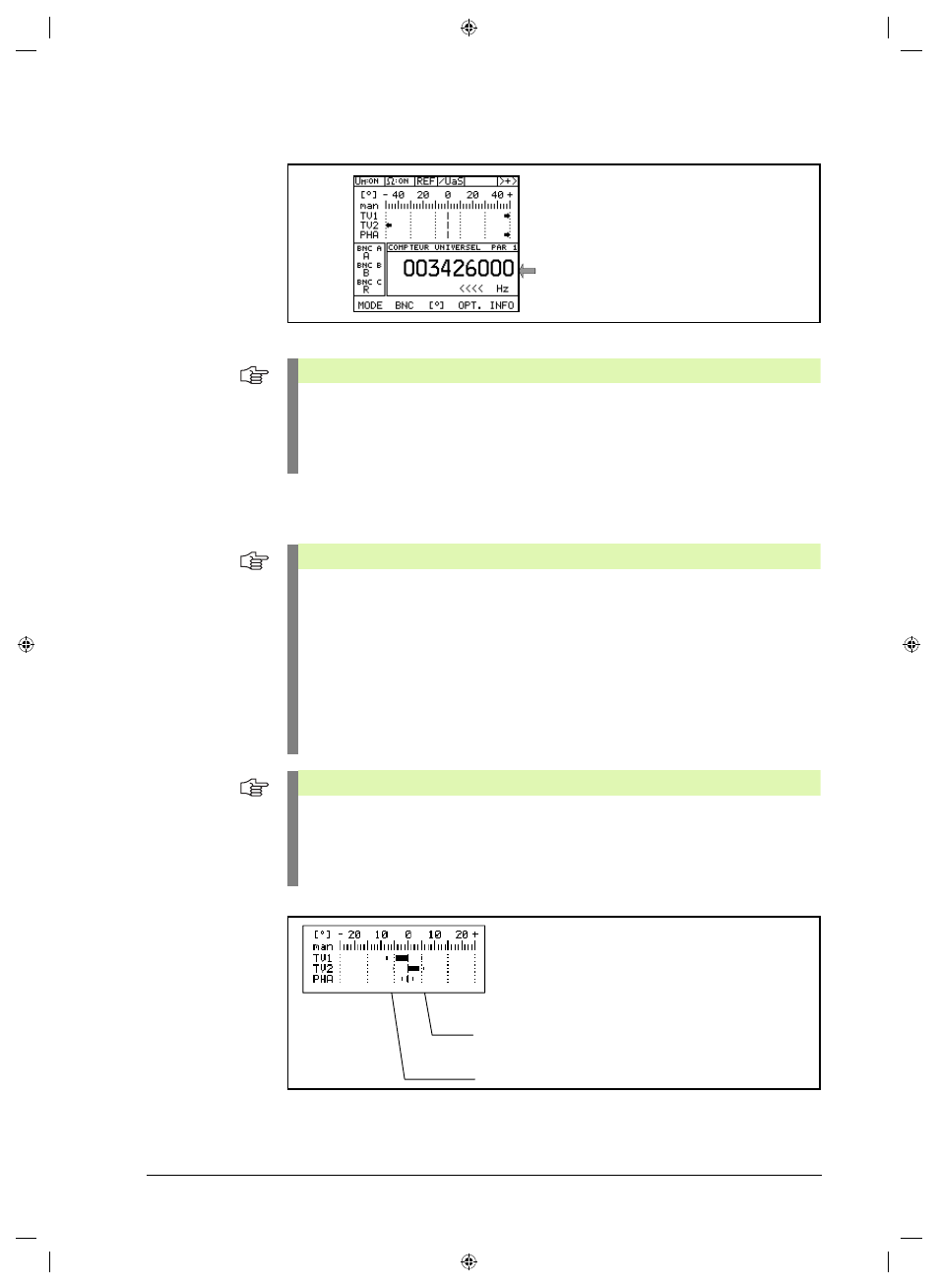

74 5 Mesure avec le PWM 9
5.4.4 PEAK HOLD
Eingestellter PRESET-Wert wurde in
UNIVERSALZÄHLER übernommen La valeur PRESET réglée a été
validée dans le COMPTEUR
UNIVERSEL
Remarque
Un paramétrage permet d'adapter individuellement le PWM en fonction de l'électronique
consécutive.
(Pour mesure en parallèle: Sens de comptage, interpolation et démarrage du compteur avec
la marque de référence).
Cf. “Paramètre P6 = configuration de l'INTERPOLATION” à la page 84
Remarque
La mémoire maxi de l'affichage PHA/TV (traits de repère PEAK HOLD) ne fonctionne qu'en
MODE PWM et avec le MODE EXPERT activé et après activation manuelle avec
PEAK H. START!
La fonction PEAK HOLD n’est pas utilisable lors du cadrage automatique de l’affichage
TV/PHA (cf. “Affichage du rapport de cycle et de l'angle de phase” à la page 55)!
Sous la forme de traits de repère, la mémoire maxi affiche à l'écran aussi bien la valeur max.
positive que la valeur max. négative de l'erreur PHA/TV.
La mémoire maxi est effacée lorsqu'un MODE est modifié. Lors de la commutation
automatique de la plage de mesure, la mémoire maxi de l’affichage PHA/TV est inactive.
Remarque
L'axe de la machine doit être déplacé de manière continue!
La plage de mesure située entre START et STOP sera contrôlée et les traits de repère
PEAK HOLD seront „gelés“ dans l'affichage TV/PHA.
L’actionnement des touches START/STOP doit avoir lieu pendant le déplacement de l’axe;
sinon, la mémoire Min/max. est effacée!
" I " Anzeige für positiven Maximumspeicher
" I " Anzeige für negativen Maximumspeicher
“ I “ PEAK HOLD-Strichmarke für positiven Maximumspeicher
“ I “ PEAK HOLD-Strichmarke für negativen Maximumspeicher
Repère PEAK HOLD pour mémoire max. positive
Repère PEAK HOLD pour mémoire max. négative
