5 Mesure avec le PWM 9

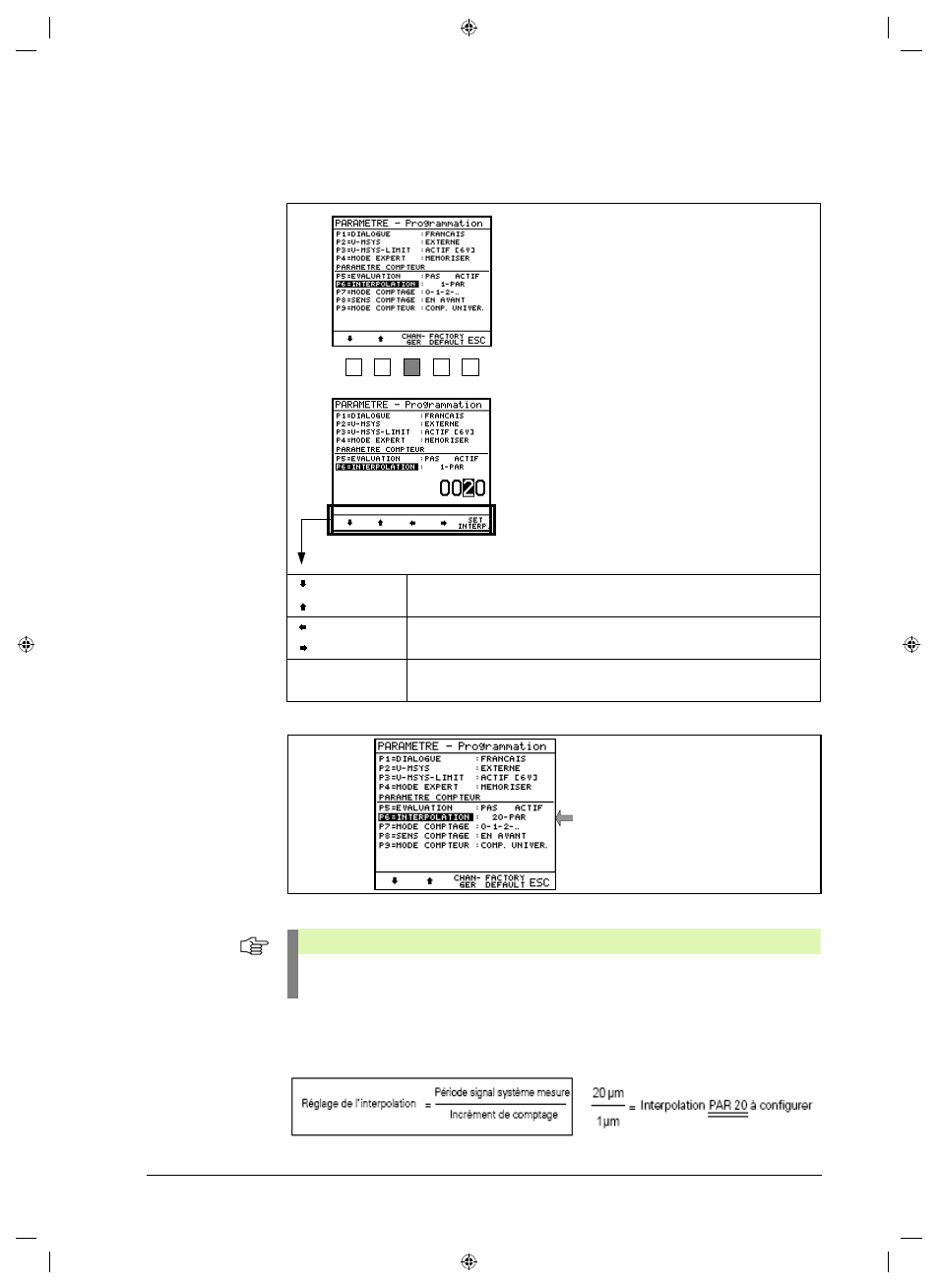

Paramètre P6 = configuration de l'INTERPOLATION
P6 = INTERPOLATION: réglable PAR 1 ... 1024
Exemple:
Période de signal du système de mesure (PS) = 20 µm.
La résolution du COMPTEUR UNIVERSEL (= pas de comptage de la dernière position) doit être
de 1 µm.
Sélection du chiffre 0 ... 9
Sélection du chiffre décimal
SET
INTERP.
Mémorisation de l'interpolation (dans cet exemple: par 20)
INTERPOLATION wählen
Sélectionner l’INTERPOLATION
Interpolation 20-fach aktiv
Interpolation par 20 active
Remarque
L'interpolation n'est possible que sur les systèmes de mesure avec signaux de sortie
analogiques (11 µAcc, 1 Vcc)!
= 20-FACH-INTERPOLATION einstellen
µm
1
µm
20
Interpolationseinstellung =
Signalperiode Messgerät
Zählschritt
