Manuel d’utilisation PWM 9 HEIDENHAIN 61

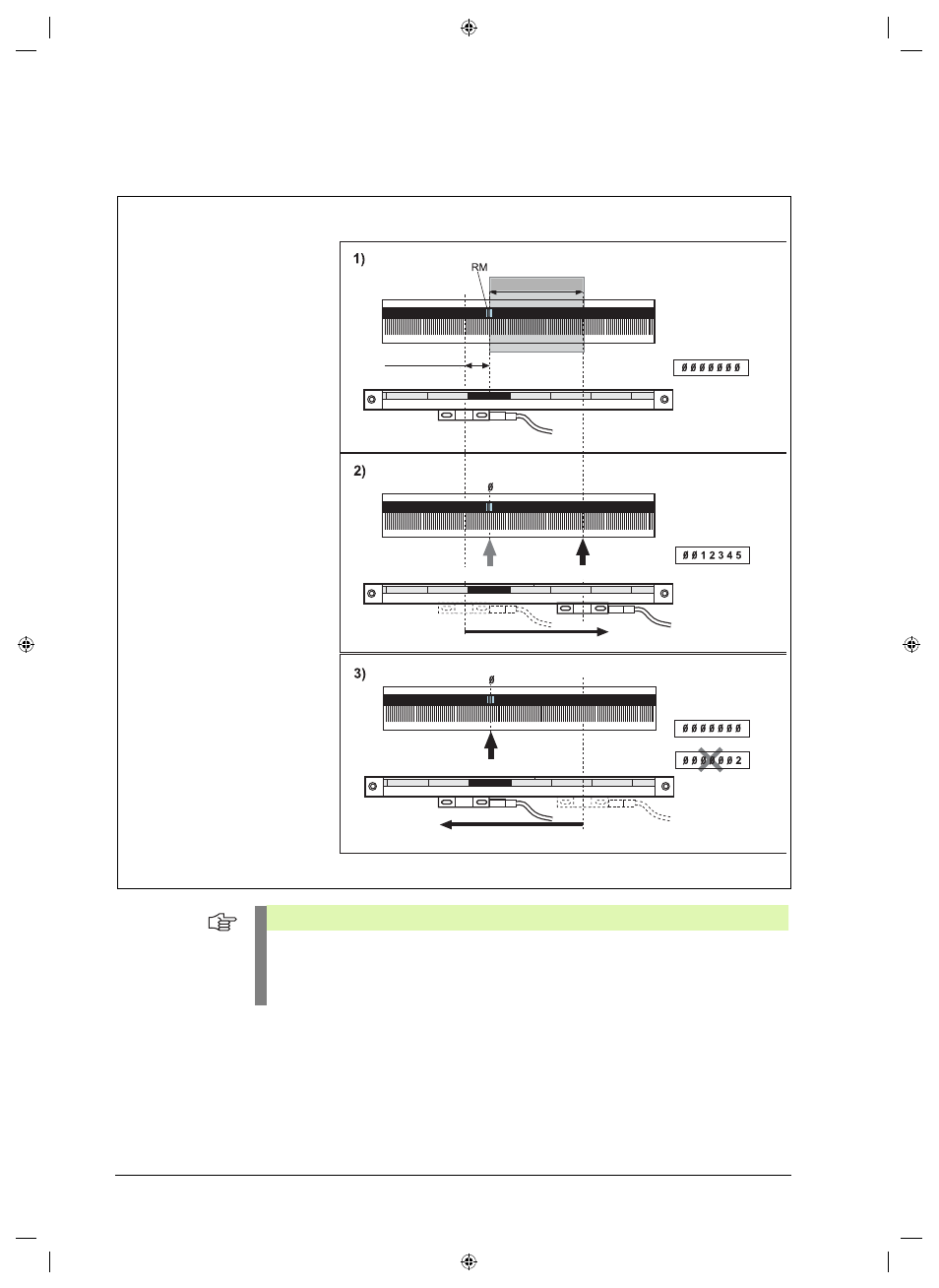

Exemple 2: Test de fonction de comptage sur un système de mesure linéaire équipé d'une
marque de référence (RM)
1)
Positionner la tête captrice „à côté“
de RM.
Appuyer sur la softkey NB
IMPULSIONS
- Remise à zéro du compteur
- Le compteur „attend“ RM
2)
Franchir RM avec la tête captrice.
- Le compteur démarre à RM et
compte la course de mesure
3)
Franchir RM dans le sens inverse.
Remarque
Lorsque la fonction de marque de référence et la fonction de comptage est correcte sur le
système de mesure linéaire, l’afichage NB IMPULSIONS est égal à 0 !
Si le résultat est différent de 0, la fonction RM est défectueuse sur le système de mesure!
Compteur «attend»
Plage de test
COMPTEUR UNIVERSEL
Démarrage du compteur
Sens de déplacement positif
Sens de déplacement négatif
Arrêt du compteur
Le compteur compte dans
le sens négatif et s’arrête
à RMI
correct
faux
