66 5 Mesure avec le PWM 9

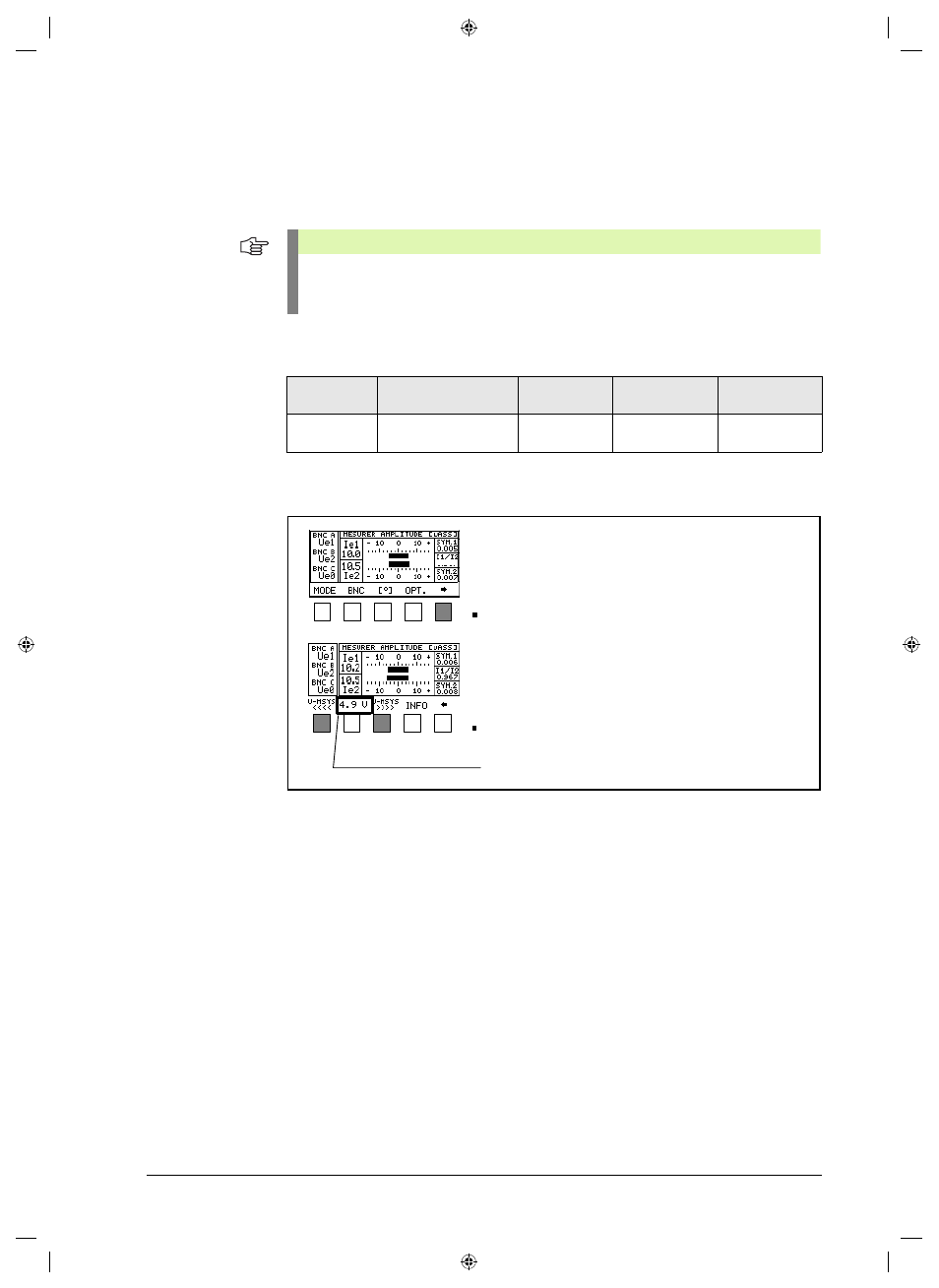

5.3.13 MODE MESURER AMPLITUDE
Dans ce mode, les valeurs de crête d’amplitude des signaux incrémentaux 1 et 2 sont mesurées.
Le résultat de la mesure représente toujours la mesure d’amplitude d’une seule période de
signal.
Les plages de mesure max. pour les différentes platines d'interface sont représentées dans le
tableau ci-dessous:
Si le MODE EXPERT est activé et si l'on utilise la platine d'interface 11 µAcc ou 1 Vcc, le MODE
MESURER AMPLITUDE permet de modifier l'alimentation du système de mesure.
Remarque
Avec les signaux de mesure sinusoïdaux (11µAcc et 1Vcc), la valeur de crête positive et
négative est mesurée par rapport à U0 et, avec les signaux de mesure rectangulaires (TTL
et HTL) le niveau LOW et le niveau HIGHh sont mesurés par rapport au 0V.
Platine
d'interface 11 µAcc 1 Vcc /
absolue 1 Vcc TTL HTL
Plage de
mesure max. 33 µAcc MODE PWM
17 µAcc MODE PWT 1,66 Vcc low: 0 - 2,5 V
high: 2,5 - 7,5 V low: 0 - 7,5 V
high: 7,5 - 22,5 V
Menüleiste wechselt zur Einstellung der Messgeräte-Spannung
Die Messgeräte-Spannung kann geändert werden
Anzeige der vom PWM ausgegebenen Messgeräte-Spannung
La barre de menus change pour le réglage de la tension
du système de mesure
La tension du système de mesure peut être modifiée
Affichage de la tension du système de mesure émise
par le PWM
