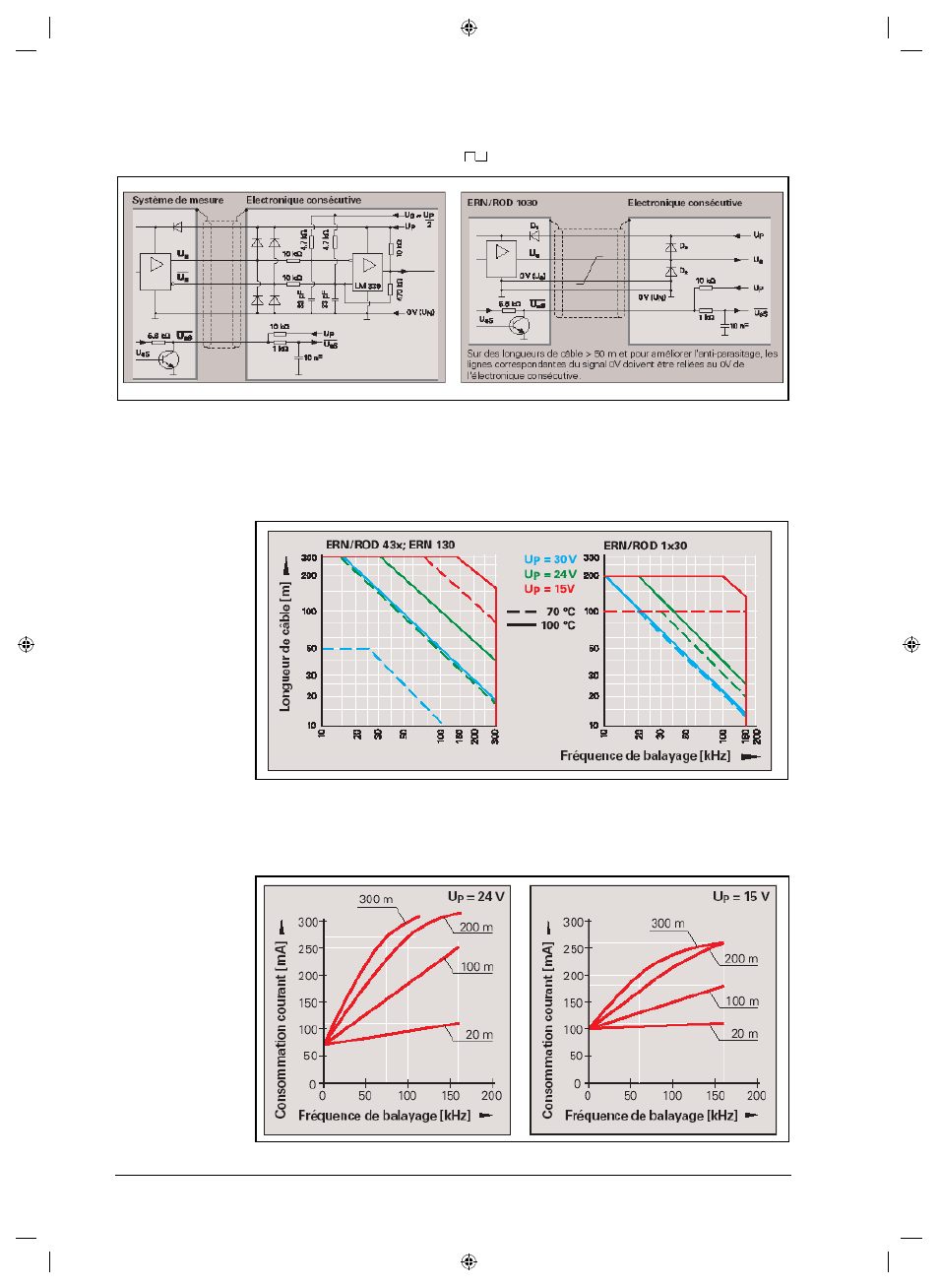

Circuit conseillé à l'entrée de l'électronique consécutive
HTL
Longueurs de câble
Avec les capteurs rotatifs incrémentaux qui délivrent des signaux HTL, la longueur de câble
admissible dépend de la fréquence de balayage, de la tension d'alimentation appliquée sur
l'appareil et de la température de travail du système de mesure.
Pour garantir les temps de commutation ou la rectitude des fronts des signaux de sortie, il
convient de ne pas dépasser la longueur de câble admissible.
Consommation en
courant
La consommation en courant des capteurs rotatifs qui délivrent des signaux HTL dépend de la
fréquence de sortie ainsi que de la longueur du câble vers l'électronique consécutive. Les dia-
grammes ci-contre montrent des courbes caractéristiques de la transmission push-pull du signal
sur le câble 12 plots HEIDENHAIN; la consommation max. peut être plus élevée de 50 mA.
