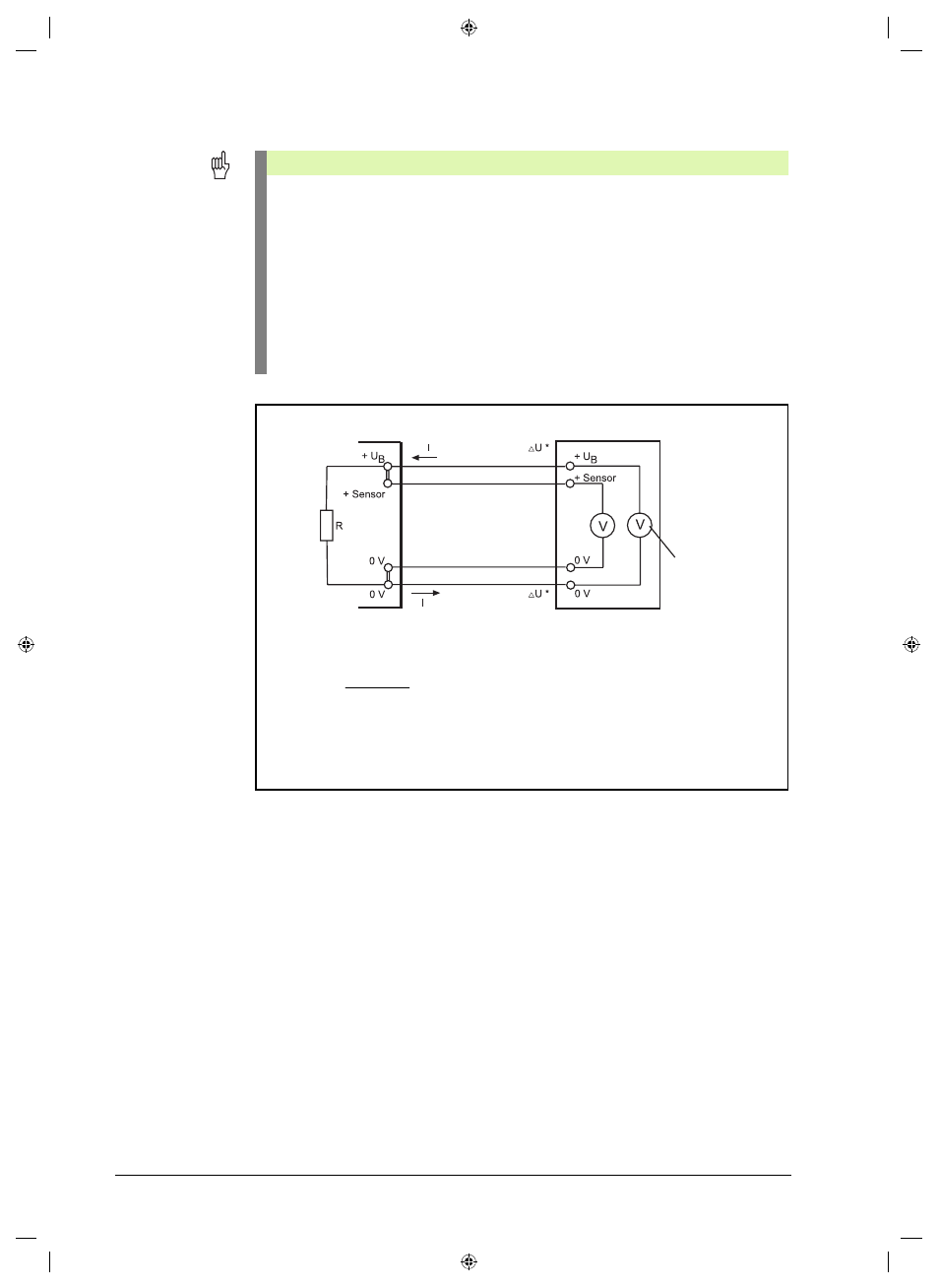

Exemple: Tension de retour
Attention
S’il est raccordé en série avec une électronique consécutive qui gère le mode détecteur (par
exemple une carte d’interface HEIDENHAIN), le PWM 9 ne doit pas être en MODE U/I
MESURE au moment de la mise sous tension de l'électronique consécutive. Pour quelle
raison? Lors de la mise sous tension, l'électronique consécutive mesure la tension de retour
et règle la tension du système de mesure en fonction de la mesure.
En mode U/I Mesure, le PWM 9 ouvre la ligne de retour vers le système de mesure pour
que le PWM puisse mesurer lui-même la tension de retour. De ce fait, l'électronique
consécutive ne „voit“ plus les lignes de retour que jusqu'au PWM 9 et ne tient plus compte
des lignes entre le PWM 9 et l'électronique consécutive.
Si les lignes sont longues entre le PWM 9 et le système de mesure, ou en présence de
courants puissants (LC), la chute de tension peut être très importante sur les lignes et donc
influer sur le fonctionnement du système de mesure!
* Pour le câble HEIDENHAIN, la chute de tension se calcule de la manière suivante:
avec
L
K
: Longueur de câble
I: Consommation en courant du système de mesure (par PWM ou EXTERNE)
A
V
: Section des fils d'alimentation
] [mm A 56
I[mA] [m] L
10 2 U[V]
2
V
K 3
⋅
⋅
⋅ ⋅ = ∆ −
Platine du
système de mesure
Mesure de la tension
du PWM
Chute de tension
Chute de tension
Consommateur
- électronique
- LED
- etc.
Alimentation en tension
du système de mesure
par PWM
