Manuel d’utilisation PWM 9 HEIDENHAIN 25

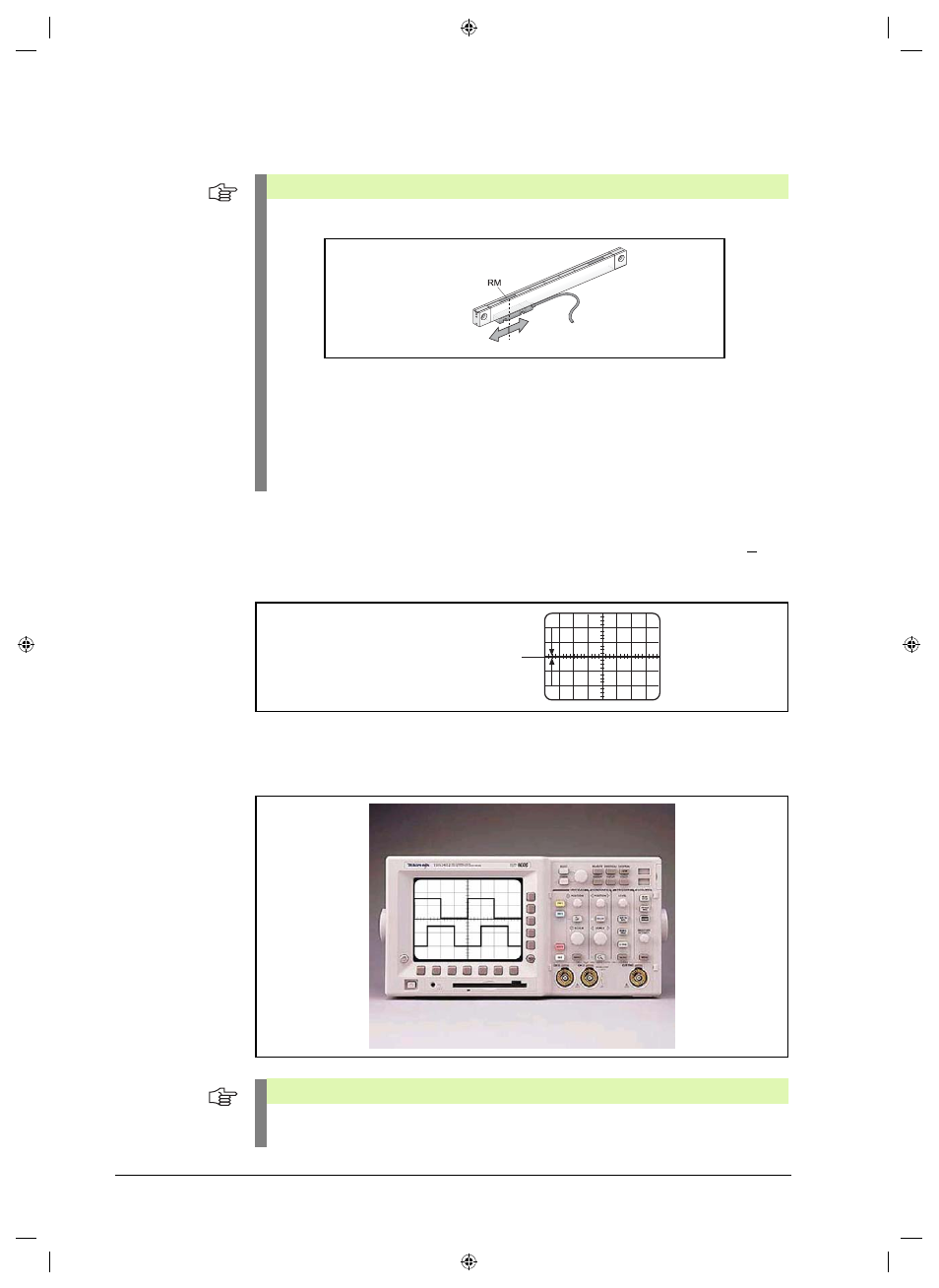

Calibration des
2 canaux de
l'oscilloscope „ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur GND ( I ou 0)
„ Avec les potentiomètres de position Y, décaler de manière convergente les lignes des canaux
A et B au centre de l'écran (cf. figure)
„ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur (DC)
4.2.3 Mesure du signal rectangulaire TTL/HTL
Remarque
Franchir avec oscillation la marque de référence à contrôler („en avant“/“en arrière“).
Sur l'oscilloscope, régler le seuil de déclenchement (LEVEL) à l'aide du potentiomètre
de déclenchement de manière à ce que le signal de la marque de référence apparaisse à
l'écran sous la forme d'une figure „verticale“.
Effectuer éventuellement un „pré-déclenchement“ avec les oscilloscopes à mémoire
digitale (DSO).
La représentation sinus de Ue1+2 sur l'oscilloscope ne correspond pas à l'amplitude réelle.
Ue1+2 sert de signal pour mesurer la largeur et de la position du signal de référence.
Canal A
Canal B
Terre
Remarque
Le réglage de l'oscilloscope est le même pour les signaux incrémentaux et le signal de la
marque de référence.
