26 4 Réglages de base de l'oscilloscope
Déflexion verticale
(sensibilité
de tension) „ Commuter les canaux A et B en mode Chopper (CHOP)
„ Régler le coefficient de déflexion (sensibilité) des canaux A et B
avec TTL: 2 V/DIV
avec HTL: Sélection de la sensibilité dépend de la tension d'alimentation (10 ... 30 V)
Déflexion
horizontale
(réglage de durée) „ Régler le coefficient de durée (base de durée) sur 0,5 ms/DIV
Déclenchement „ Déclenchement automatique (AUTO)
„ Déclenchement sur canal A
„ Déclenchement sur le flanc positif
Calibration des
2 canaux de
l'oscilloscope „ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur la terre (GND)

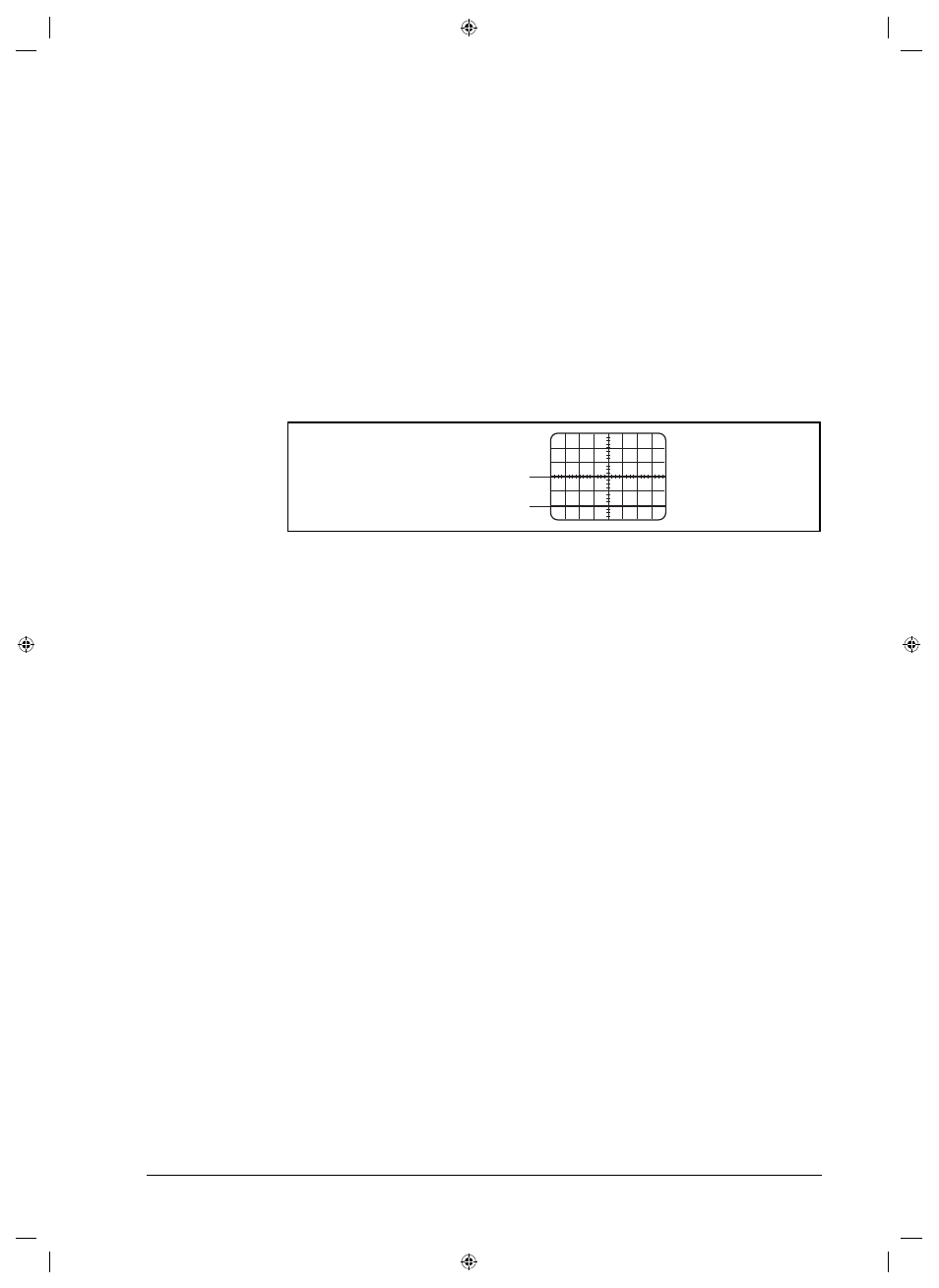

„ Avec les potentiomètres Y, décaler la ligne du canal A par exemple au centre de l'écran et la
ligne du canal B sur la ligne inférieure de la trame (cf. figure)
„ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur (DC)
Terre canal A
Terre canal B
