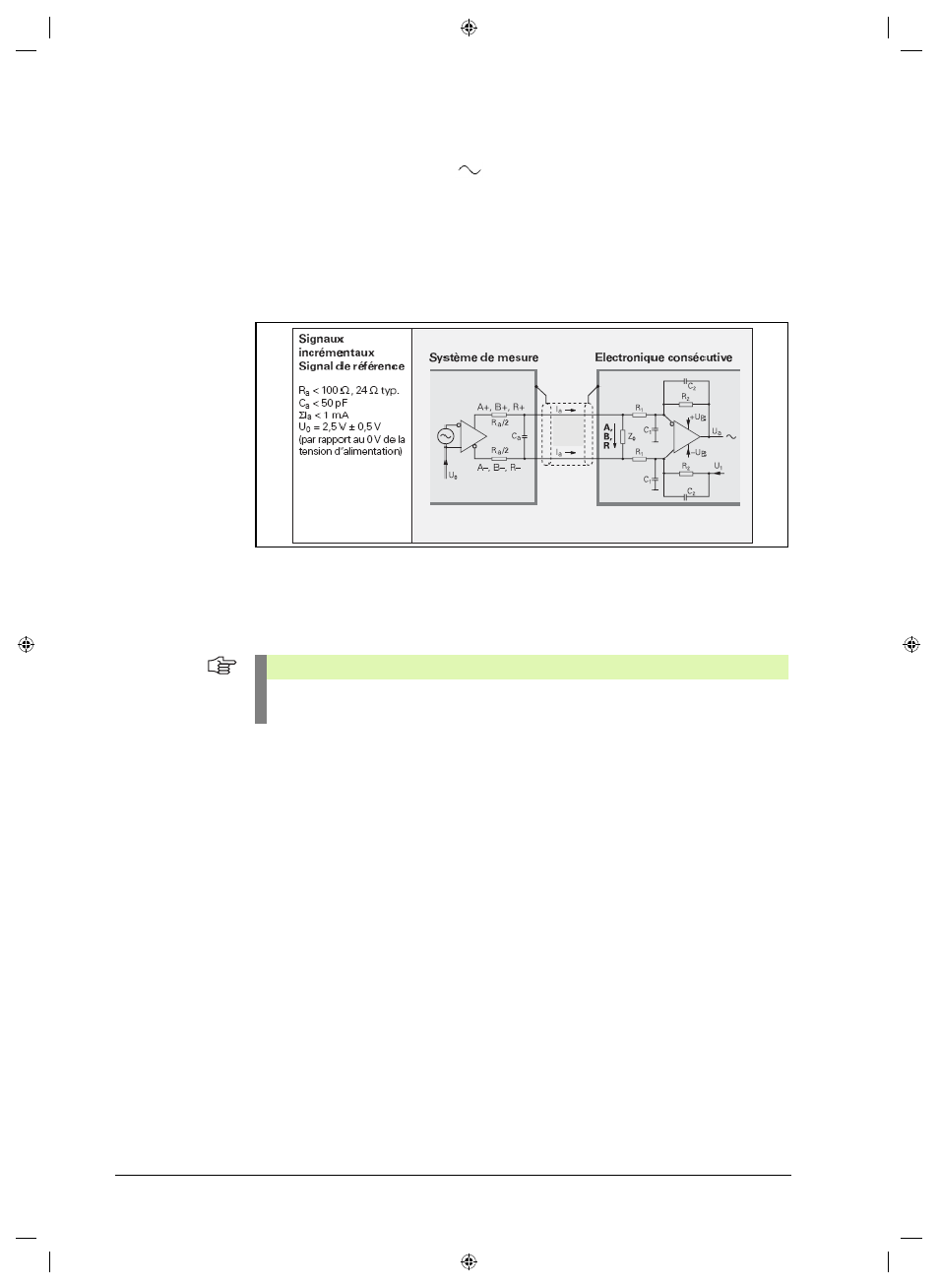

Circuit conseillé à l'entrée de l'électronique consécutive 1 Vcc
Dimensionnement Amplificateur opérationnel, par ex. MC 34074; RC 4157
R
1
= 10 k
Ω et C
1
= 100 pF
R
2
= 34,8 k
Ω et C
2
= 10 pF
Z
0
= 120
Ω
U
B
= ± 15 V
U
1
env. U
0
−Fréquence limite à 3 dB du circuit
env. 450 kHz
env. 50 kHz avec C
1
= 1000 pF et C
2
= 82 pF
(conseillé pour les électroniques sensibles aux perturbations électromagnétiques)
Signaux de sortie du circuit
U
a
= 3,48 Vcc typ.
Amplification 3,48 fois
Surveillance du signal
Il convient de prévoir un seuil de réponse de 250 mVcc pour la surveillance des signaux de sortie.
Amplitude du
signal Sur les systèmes de mesure délivrant des signaux de sortie sinusoïdaux, l'amplitude du signal
dépend de la tension d'alimentation et donc aussi de la chute de tension
et de la fréquence
limite.
1 Vcc
Remarque
Cette variante de circuit réduit certes la largeur de bande du circuit mais améliore du même
coup l’antiparasitage.
∆
