156 9 Distributions des raccordements

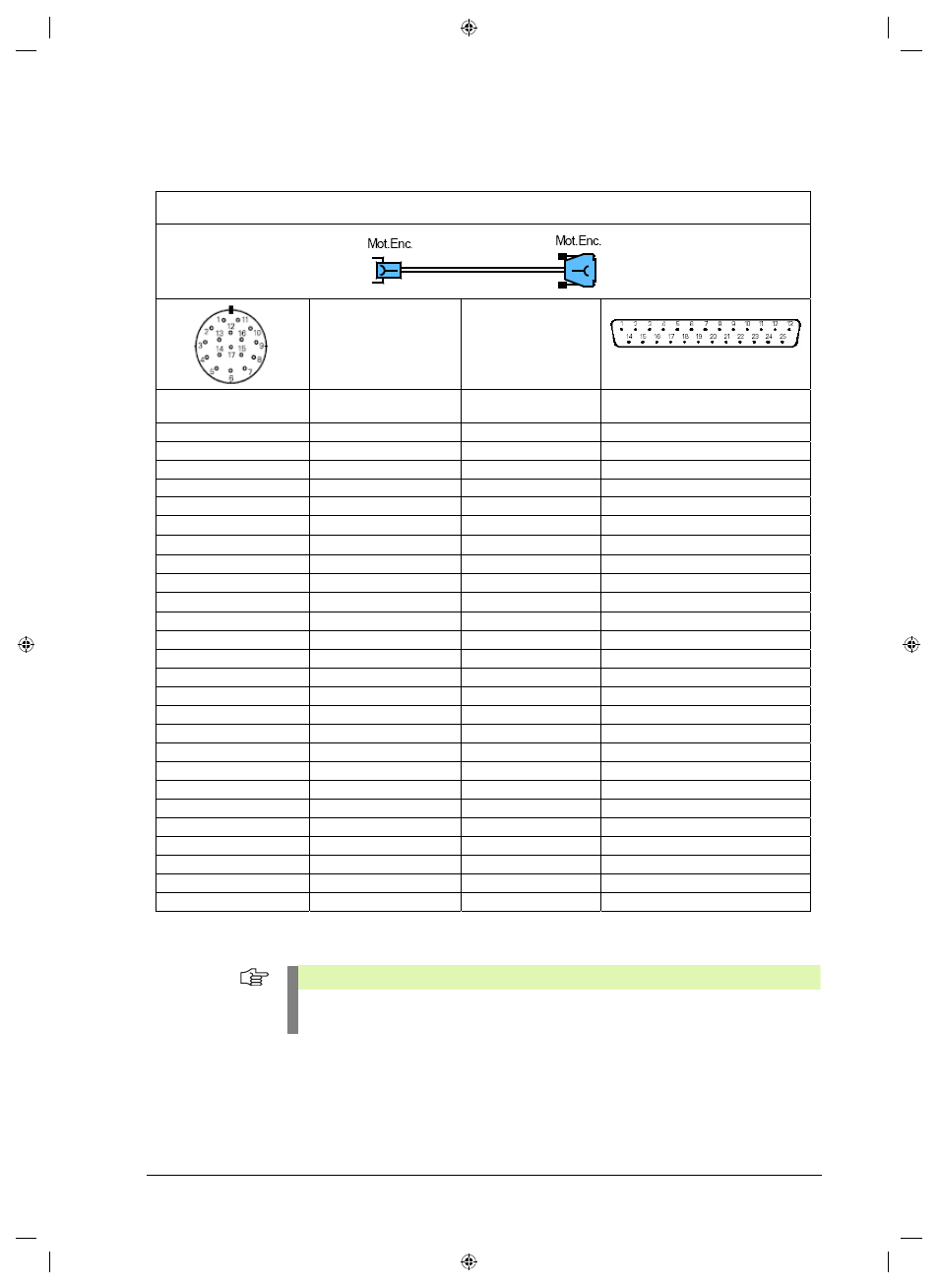

9.14 Câble adaptateur 17/25 plots; PWM vers l'électronique consécutive (Mot.Enc.1 Vcc)
Câble adaptateur ID 289 440-xx
Signal Couleur
Prise 17 plots
femelle
Prise Sub-D 25 plots
femelle
PIN 1 A+ vert/noir PIN 3
PIN 2 A- jaune/noir PIN 4
PIN 3 R+ rouge PIN 17
PIN 4 D- rose PIN 22
PIN 5 C+ vert PIN 19
PIN 6 C- brun PIN 20
PIN 7 0V (U
N
) blanc/vert PIN 2
PIN 8 Temp+ jaune PIN 13
PIN 9 Temp- violet PIN 25
PIN 10 +V (U
P
) brun/vert PIN 1
PIN 11 B+ bleu/noir PIN 6
PIN 12 B- rouge/noir PIN 7
PIN 13 R- noir PIN 18
PIN 14 D+ gris PIN 21
PIN 15 0V palpeur blanc PIN 16
PIN 16 +5V palpeur bleu PIN 14
PIN 17 blindage interne (0V) blindage interne PIN 8
– libre – PIN 5
– libre – PIN 9
– libre – PIN 10
– libre – PIN 11
– libre – PIN 12
– libre – PIN 15
– libre – PIN 23
– libre – PIN 24
boîtier de la prise blindage externe blindage externe boîtier de la prise
Remarque
Ce câble adaptateur ne peut être utilisé qu'avec l'adaptateur Zn/Z1: I D 349312-01/02 sur
la platine d'interface 1 Vcc absolue: I D 312186-xx.
