Manuel d’utilisation PWM 9 HEIDENHAIN 17
1.8 Alimentation en tension
Possibilités d'alimentation en tension du PWM 9
„ par un bloc d'alimentation PWM 24 V (contenu dans la fourniture)
„ par une source de tension continue externe libre de potentiel 10-30 V / env. 1 A (câble
adaptateur contenu dans la fourniture)
„ par l'électronique consécutive lors d’une mise en ligne du système de mesure, du PWM 9 et
de l'électronique consécutive. (Attention: Puissance absorbée du PWM 9 env. 5,5 W)
Le choix de la tension d’alimentation du système de mesure (PWM ou électronique
consécutive) s’effectue à l’aide des softkeys du PWM 9.
Si l’on applique une tension sur la prise DC-IN du PWM 9, l’appareil de base du PWM 9 est
alors toujours alimenté sur cette tension.
Si le PWM 9 et/ou le système de mesure doit être alimenté par l'électronique consécutive,
„ le contrôle de tension du système de mesure de l'électronique consécutive est activé
„ il est possible de choisir la manière dont doit être commutée la tension d'alimentation de
l'électronique consécutive du PWM 9 sur le système de mesure:
1. directement sur le système de mesure (au moyen du paramètre: P2 en MODE EXPERT et
de la softkey)
2. au moyen du régulateur à commutation avec séparation de potentiel intégré dans le PWM 9
et de la possibilité de réglage de la tension du système de mesure

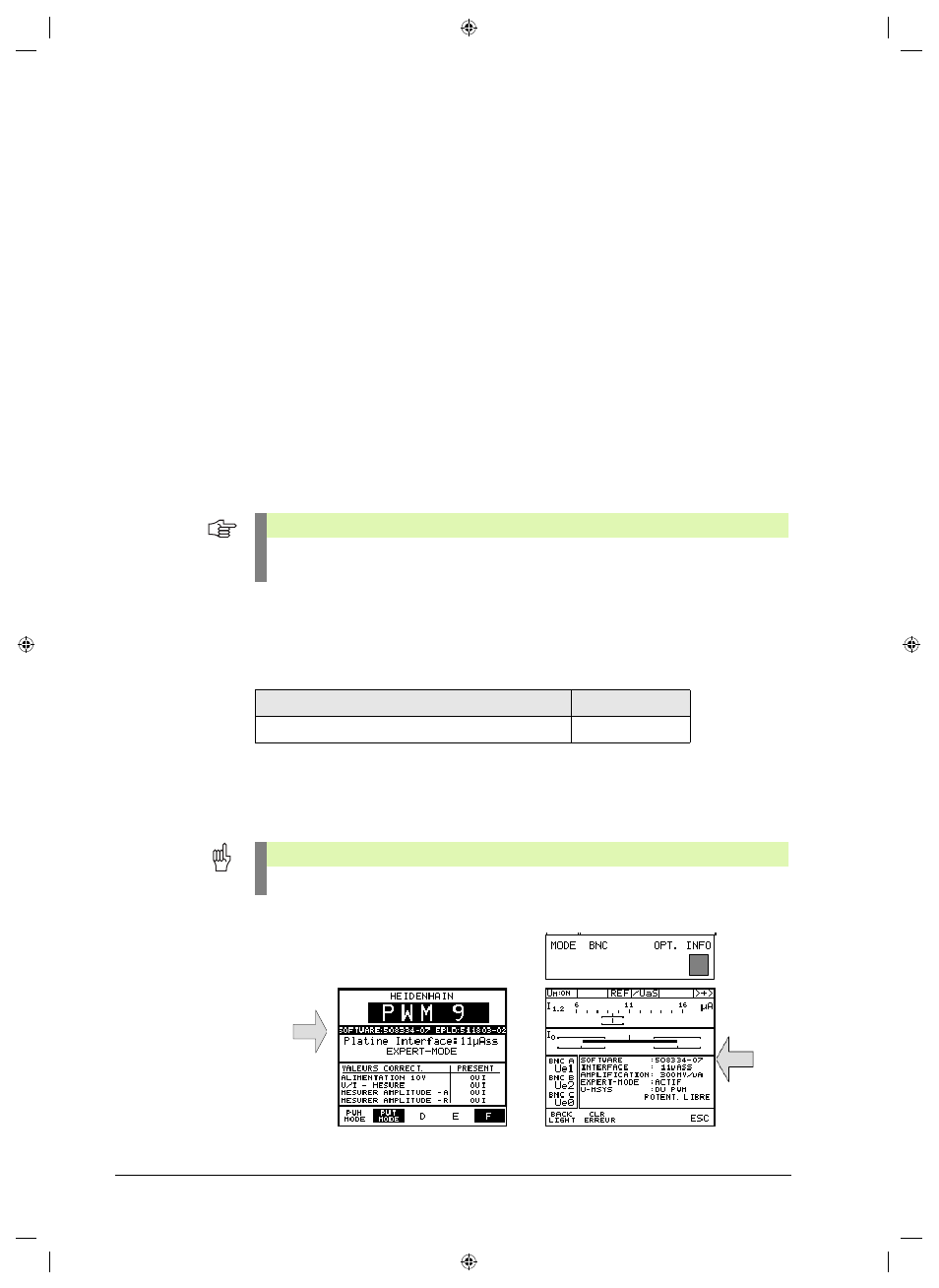

1.9 Logiciel La version du logiciel est affichée dans le message de mise sous tension et avec la softkey INFO
(cf. “Description de la softkey INFO” à la page 50).
Pour le PMW 9, on peut choisir le dialogue en anglais, allemand ou français lors du message de
mise sous tension ou bien par paramètre:
a) Les deux derniers chiffres (xx) du numéro de logiciel indiquent la version du logiciel
Le logiciel est régulièrement adapté et amélioré en fonction des nouvelles contingences. Il est
conseillé de faire exécuter au moins tous les 2 ans une mise à jour du logiciel par HEIDENHAIN
Traunreut ou l'une de ses filiales (cf. “Calibration” à la page 9).
Remarque
Description détaillée: cf. “Paramètre P2 = sélection de la tension de fonctionnement pour
le système de mesure” à la page 77!
Dialogue No de logiciel
anglais / allemand / français 508334-xx a)
Attention
Cette brochure est valable pour le PWM 9 équipé du logiciel 508 334-07
