Manuel d’utilisation PWM 9 HEIDENHAIN 79

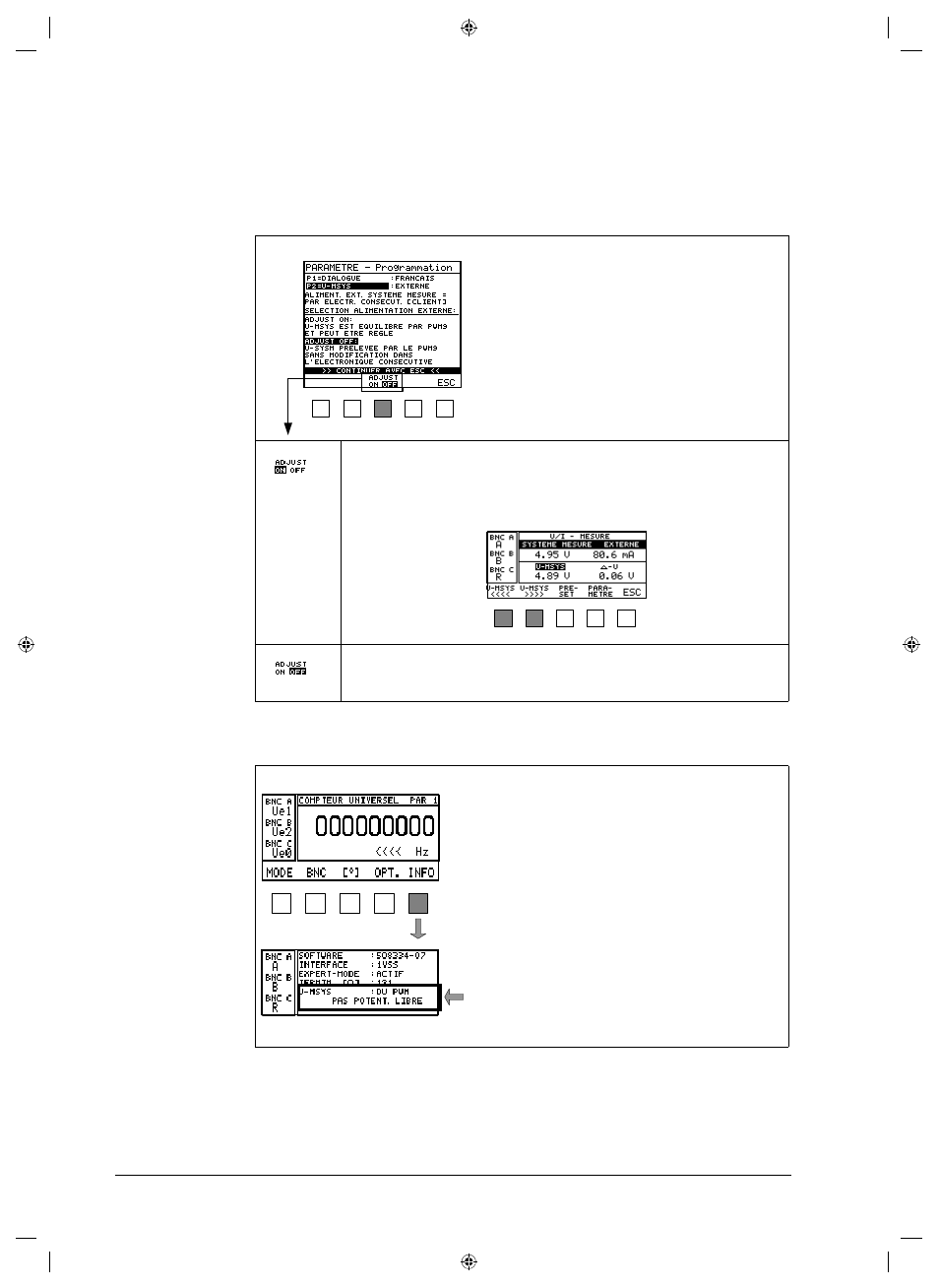

Avec P2: EXTERNE, on peut sélectionner 2 configurations (“Description de la
programmation des PAREMETRES” à la page 76):
1. ADJUST ON
2. ADJUST OFF
Représentation de la sélection de la tension du système de mesure
Le PWM reproduit la tension fournie par l'électronique consécutive.
Avantage: La tension peut être modifiée aux fins de diagnostic.
Exemple: L'électronique consécutive délivre 4,7 V; par l'intermédiaire des
régulateurs de tension, le PWM fournit 4,7 V au système de mesure. Cette
tension peut être augmentée ou diminuée.
La tension d'alimentation du système de mesure par l'électronique
consécutive est relayée et affichée par le PWM 1:1 sans modification!
Hinweis zur Messgeräte-Spannungsversorgung.
Im Beispiel: Messsystem wird von PWM versorgt.
ƒ INFO-Fenster öffnen Ouvrir la fenêtre INFO
Remarque sur l’alimentation en tension du
système de mesure. Dans cet exemple: Le
système de mesure est alimenté par le PWM.
