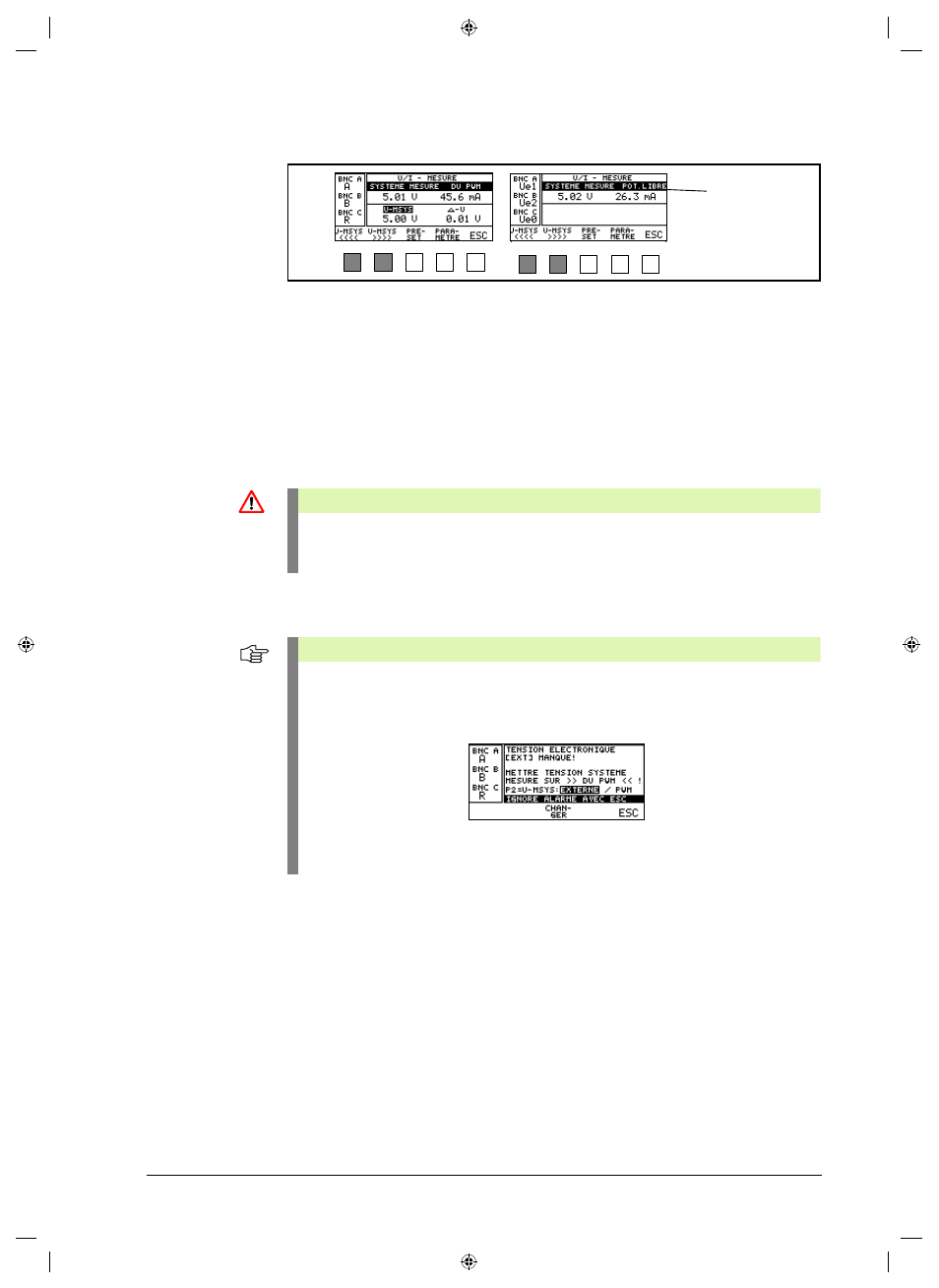

78 5 Mesure avec le PWM 9
Le niveau de tension de l'alimentation des systèmes de mesure peut être modifié aux fins de
diagnostic.
Configuration par défaut: 5 V (12 V avec platine d’interface HTL).
Pourquoi une séparation de potentiel entre le PWM 8 et l'électronique consécutive
(interface 11 µAcc) est-elle nécessaire?
A cause de divers potentiels de référence des signaux de mesure 11µAcc et des platines
d'interface (0V), des décalages de signaux peuvent se produire. Ces décalages de signaux
peuvent entraîner des erreurs de comptage dans l'électronique consécutive et, au pire, un
défaut dans la boucle de mesure. La séparation de potentiel empêche le décalage des signaux
et la machine fonctionne également sans problème, même lorsque le PWM est sous tension.
2. Paramètre P2 EXTERNE sélectionné
11 µAss
potentialfrei 11 µAcc
libre de potentiel
Danger
Si la séparation de potentiel est désactivée, il convient de s'assurer tout d'abord que les axes
de la machine sont stables et, par conséquent, qu'ils ne se déplacent pas de manière
incontrôlée!
Remarque
P2 „EXTERNE“ n'agit que si le système de mesure est alimenté par une électronique
consécutive (TNC, ND, VRZ, ...)!
Dans le cas contraire, un message d'erreur est délivré:
Le PWM lui-même est toujours raccordé au moyen du boîtier d'alimentation PWM!
