Manuel d’utilisation PWM 9 HEIDENHAIN
53

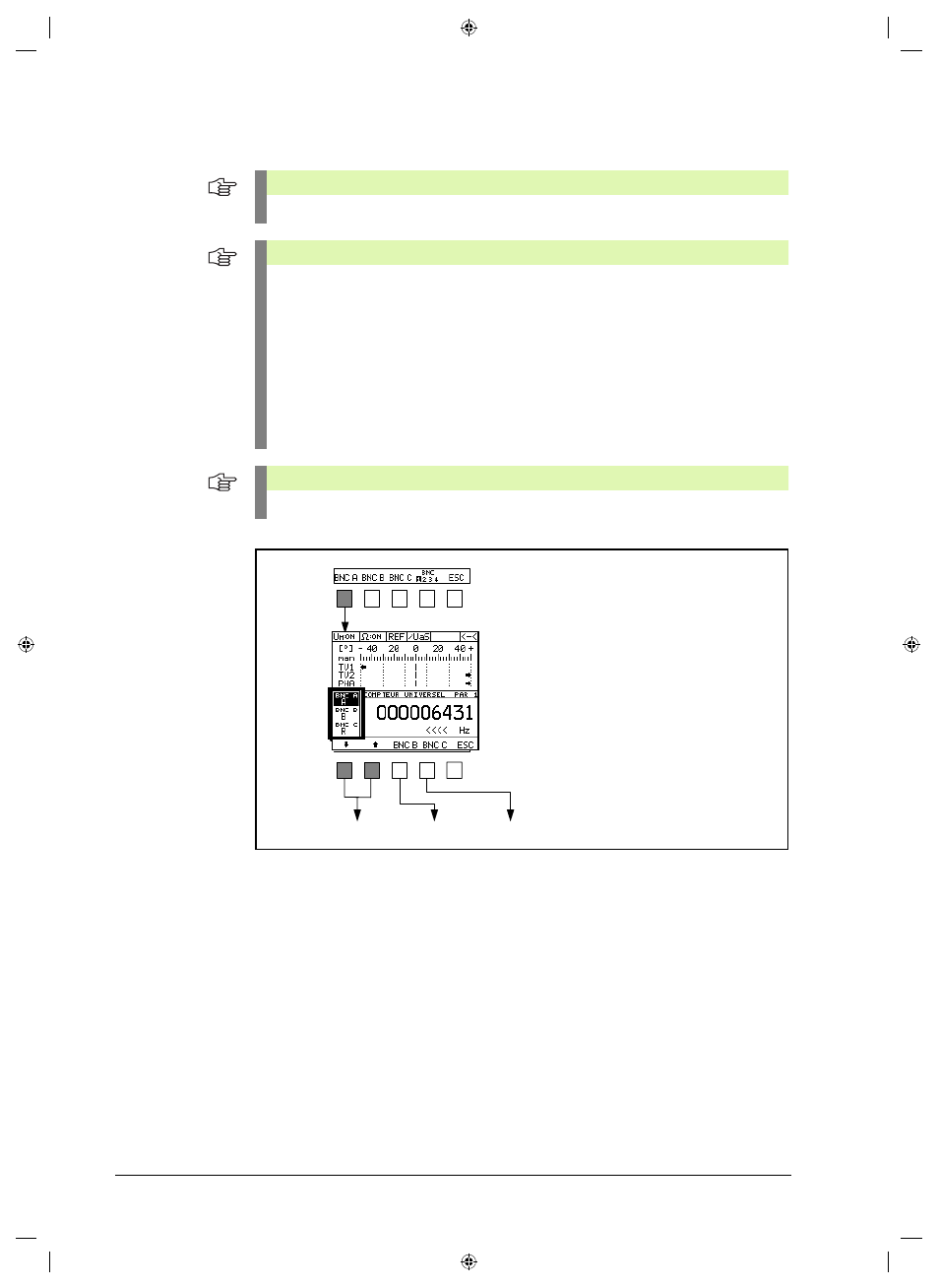

5.3.7 Affectation possible des prises BNC
Remarque
L'affectation BNC dépend de la platine d'interface utilisée!
Remarque
Utilisation des prises BNC
Si l'opérateur utilise les prises BNC pour mesurer les signaux du système de mesure avec
l'oscilloscope, il doit veiller à assurer une protection satisfaisante contre les décharges
électrostatiques!
Pour que des perturbations ne viennent pas troubler l'affichage des signaux du système
de mesure sur l'oscilloscope, utiliser un oscilloscope libre de potentiel ou bien un
transformateur de séparation.
Pour l’alimentation en courant de l’oscilloscope, il convient de toujours utiliser la prise
située sur l’armoire de la machine.
Ceci évite la distorsion des signaux que peuvent générer différents potentiels terrestres.
Remarque
Le réglage de l'affection des prises BNC est mémorisé sur la platine d'interface utilisée!
Beispiel:
BNC-Buchse A wird geändert
BNC A
BNC B
BNC C
Mit Pfeil-Softkey bis zum gewünschten
BNC-Signal „tasten“.
Mögliche Signale siehe Tabelle
(Auslieferungszustand)
Exemple:
Fiche BNC A modifiée
Avec la softkey fléchée, «palper»
jusqu’au signal BNC choisi.
Signaux possibles: cf. T
(configuration usine)
