Manuel d’utilisation PWM 9 HEIDENHAIN
27
5
Mesure avec le PWM 9
5.1
Mesure en MODE PWT 11 µAcc ou 1 Vcc
Le MODE PWT permet de contrôler les signaux analogiques et les marques de référence ou
bien de seconder l'opérateur lors du montage des systèmes de mesure (notamment des
„systèmes de mesure à règle nue“).

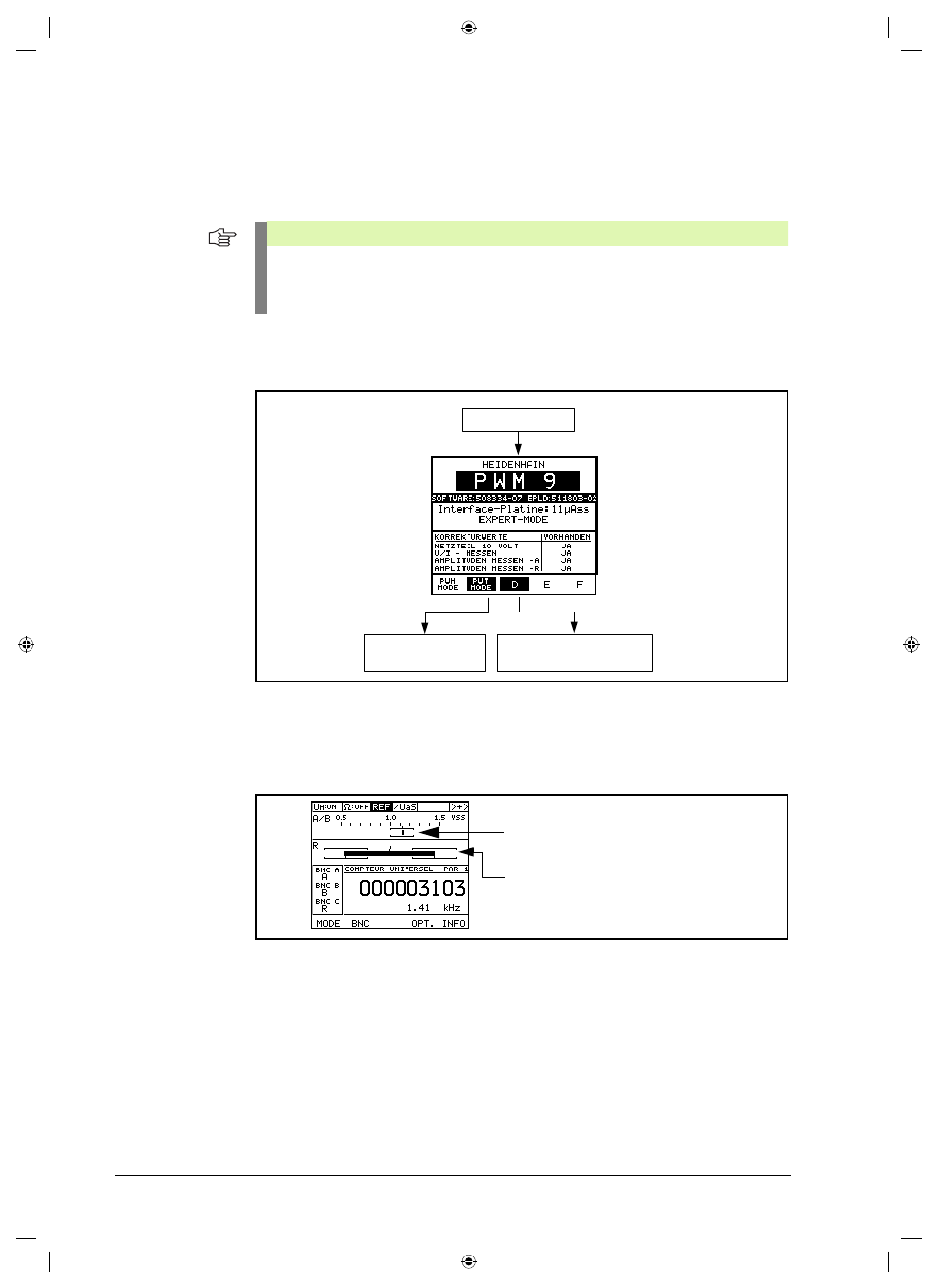

Affichage en MODE
PWT
Amplitude du signal
Qualité du signal
Position de la marque de référence
Largeur de la marque de référence
Remarque
Le MODE PWT permet de mesure exclusivement les interfaces analogiques
(11 µAcc et 1 Vcc).
Le PWM ne fonctionne que si la platine d'interface est insérée!
PWM einschalten
Sprache auswählen
(deutsch, englisch, französisch)
Messmodus auswählen
(PWT-Mode)
Mise sous tension PWM
Sélectionner le mode
de mesure (mode PWT)
Sélectionner la langue
(anglais, allemand, français)
Signalqualität (Balkenbreite)
Signalamplitude (Klammerlage)
Lage und Breite der Referenzmarke
(Klammern markieren den
Toleranzbereich)
Qualité du signal (largeur du curseur)
Amplitude du signal (position parenthèses)
Position et largeur de la marque de référence
(les crochets marquent la plage de tolérance)
